Eigenschaften:
- Orignal Markenware von HISPEEDIDO
- Drop-In GBA SP IPS V5 Display Set mit modernen Features
- Das Set kommt als eine Zusammenhänge Einheit mit einem Metallrahmen auf der Rückseite der Display Scheibe, in dem das Display und das Steuermodul enthalten sind.
- Das Display und Glasscheibe sind vormontiert und perfekt justiert. Bei der Installation kann kein Stauf eindringen!
- Herausragende Bildqualität mit 720 x 480 Pixel Auflösung (9fache Pixelanzahl im Vergleich zum original GBA SP Display mit 240 x 160 Auflösung). Helles und kontrastreiches Bild mit 178 Grad Betrachtungswinkel.
- Das Set kann ohne jegliche Lötarbeiten verbaut werden.
--------------------------------
Beschreibung:
IPS V5 Drop-in Kit von HISPEEDIDO für den GAME BOY Advance SP. Dieses Set passt in jedes GBA SP Gehäuse. Sowohl in Original Nintendo GBA SP Gehäuse, als auch in solche von Drittherstellern. Es gibt kein GBA SP IPS Set, welches einfacher einzubauen wäre und diesen Funktionsumfang bietet. Es handelt sich um ein bereits laminiertes Set und es kommt als eine zusammenhängende Einheit. Darin sind das IPS-LCD, das Steuermodul und die Glasscheibe bereits kombiniert. Staub kann während des Installation eines laminated Sets nicht auf das Display geraten. Du brauchst bei dem Set außerdem keine Lötarbeiten durchführen. Die Helligkeiteinstellungen sowie Farb- und Pixel-Modi sind über das verbaute LCD Touchscreen zugänglich. Optional kannst du drei Drähte anlöten, um das IPS Kit auch über das OSD Display mit den GBA SP Tasten zu steuern.
Für eine ▶ YouTube Produktvorstellung folge diesem Link:
HISPEEDIDO GBA SP V5 IPS Laminated Set Produktvorstellung.
--------------------------------
Anleitung / Installation:
Wichtig:
Prüfe vor dem Einbau, ob das Display funktioniert und unbeschädigt ist. Bitte noch bevor du die Schutzfolie entfernst. Wir können leider keine Sets zurücknehmen, wenn durch den Einbau ein Schaden entstanden ist. Zu deiner eigenen Sicherheit überprüfst du daher vorher, ob alles in Ordnung ist.
Von den RetroRettern persönlich recherchiert, YouTube-Videoanleitungen zum Einbau des HISPEEDIDO GBA SP V5 IPS Laminated Sets:
GBA SP V5 Laminated IPS Einbau
Wichtig!
- Stelle sicher, dass das Mainboard während des Einbaus ausgeschaltet ist.
- Beim Vorab-Test, berühre die Touchsensoren nicht, während die Konsole eingeschaltet ist!
- Bei deisem Set musst du die Schutzfolie vom Display entfernen, bevor du es in das Gehäuse installierst.
- Du solltest das Set weder biegen, noch Druck darauf ausüben und es auch nicht fallen lassen. Beim Einbau übst du nur leichten Druck auf die Ränder des Display aus, wo die Klebefläche in Richtung GBA SP Gehäuse ist.
- Vermeide statische Elektrizität während des Einbaus (z.B. mit Hilfe eines Armbands gegen statische Ladungen).
- Wenn du die drei Drähte an das Set dran lötest, darf du die Lötstellen nur so kurz wie möglich erhitzen. Sonst kanns du das bereits laminierte Display dabei beschädigen.
- Wenn du die Touch Sensoren nicht nutzen möchtest, schneide sie einfach ab. Vermeide das Metallgehäuse abzunehmen, um an die Lötpunkte der Touch Sensoren zu kommen. Dabei kannst du das Display von der Scheibe Lösen.
Bei Nichteinhaltung ist ein Umtausch leider ausgeschlossen.
Nützliche Hinweise
- Die Touchsensoren sind bei diesem Set bereits fertig verbaut. Der linke Sensor befindet sich unterhalb der Buchstane "Ad" des "GAME BOY Advance SP"-Logos. Der rechte Sensor ist unterhalb der Buchstaben "SP".
- Die hier beschriebenen Menü-Einstelloptionen können im Laufe der Zeit durch firmware Upgrades erweitert und verbessert werden.
Einstellungen über Touchsensoren anpassen
Über die Touch Sensoren zugängliche Einstellungen (ohne Löten):
- Farbpalette durchrotieren (8 Farbvarianten) - Touchsensor unterhalb "Ad" halten
- Helligkeitsstufen durchrotieren (15 Stufen) - Touchsensor unterhalb "SP" antippen
- Pixel Modus ändern (4 Pixeleffekte) - Touchsensor unterhalb "SP" 2 Sekunden halten

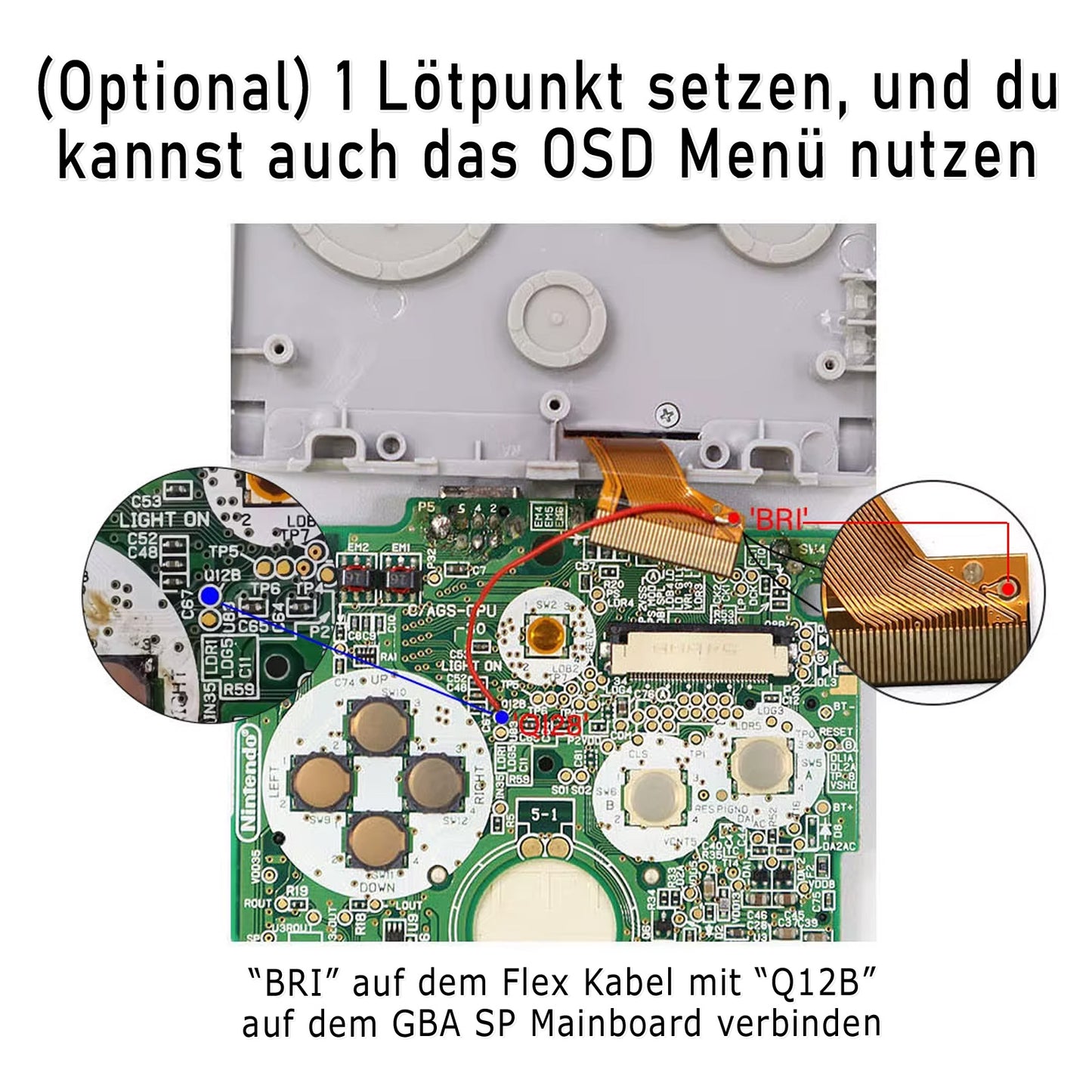

Über das OSD Menü zugängliche Einstellungen (dein Kabel muss an die Helligkeitstaste des GBA SP gelötet werden):
- OSD Menü öffnen, indem die Helligkeitstaste für ca. 3 Sekunden hältst.
- Helligkeitstaste lange klicken, um zu den verschiedenen Menüpunkten zu kommen. Dann kurz klicken, um Einstellung zu ändern.
Anpssungsmöglichkeiten:
- Farbpalette durchrotieren (8 Farbvarianten)
- Helligkeitsstufen durchrotieren (15 Stufen) (geht auch mit kurzen antippen der Helligkeitstaste)
- Pixel Modus ändern (4 Pixeleffekte)
- Aktivieren / Deaktivieren der Frame Blending Funktion (On/Off)
- Farbsättigung ändern (20 Stufen)
- Aktivieren / Deaktivieren der Touch Funktion (On/Off)
- Einstellungen auf Werkseinstellungen zurücksetzen
