Eigenschaften:
- Orignal Markenware von HISPEEDIDO
- Passt ohne Zuschneiden in ein Original Nintendo GBA Gehäuse
- Nicht laminiert, daher Möglichkeit die Farbe der Displayscheibe zu wechseln.
- Das Display und Glasscheibe sind vormontiert und perfekt justiert. Es kann kein Stauf eindringen!
- Herausragende Bildqualität mit 720 x 480 Pixel Auflösung (also 9fache Pixelanzahl im Vergleich zum GBA Display mit 240 x 160 Auflösung). Helles und kontrastreiches Bild.
- Das Set kann ohne jegliche Lötarbeiten verbaut werden.
--------------------------------
Beschreibung:
IPS V5 Kit von HISPEEDIDO für den GAME BOY Advance. Mit diesem Set kombiniertst du die optimale Bauform des GBA mit einem fantastischen IPS Display Set und modernen Features. Bei dieser Variante des Sets sind Display und Glasscheibe nicht laminiert. Du hast hier also die Möglichkeit eine Display Scheibe nach deiner Vorstellung zu verwenden. Außerdem ist dieses Set deine Wahl, wenn du es in einem original GBA Gehäuse verbauen möchtest, ohne es zuschneiden zu müssen. Du brauchst bei dem Set keine Lötarbeiten durchführen. Die Helligkeiteinstellungen und die Farbmodi sind über das verbaute LCD Touchscreen zugänglich. Optional kannst du drei Drähte anlöten, um das IPS Kit auch über das OSD Display zu steuern.
Das Set ist mit den 32 Pin und 40 Pin GBA Modellen Kompatibel, also mit allen Varianten des GAME BOY Advance (ohne "SP").
Für eine ▶ YouTube Produktvorstellung folge diesem Link:
HISPEEDIDO GBA V5 IPS Set Produktvorstellung.
--------------------------------
Anleitung / Installation:
Wichtig:
Prüfe vor dem Einbau, ob das Display funktioniert und unbeschädigt ist. Bitte noch bevor du die Schutzfolie entfernst. Wir können leider keine Sets zurücknehmen, wenn durch den Einbau ein Schaden entstanden ist. Zu deiner eigenen Sicherheit überprüfst du daher vorher, ob alles in Ordnung ist.
Von den RetroRettern persönlich recherchiert, YouTube-Videoanleitungen zum Einbau des HISPEEDIDO GBA V5 IPS Sets (nicht laminiert):
GBA V5 IPS Einbau
Wichtig!
- Stelle sicher, dass das Mainboard während des Einbaus ausgeschaltet ist.
- Beim Vorab-Test, berühre die Touchsensoren nicht, während die Konsole eingeschaltet ist!
- Entferne die Schutzfolie vom Display erst nachdem du das Display eingebaut hast.
- Du solltest das Set weder biegen, noch Druck darauf ausüben und es auch nicht fallen lassen. Beim Einbau übst du nur ganz leichten Druck auf die Ränder des Display aus (wo die Klebefläche in Richtung GBA Gehäuse ist).
- Vermeide statische Elektrizität während des Einbaus (z.B. mit Hilfe eines Armbands gegen statische Ladungen).
- Wenn du die drei Drähte an das Steuerungsmodul lötest, tue dies, vor der Installation des Displays und des Steuerungsmoduls.
- Wenn du die Touch Sensoren nicht nutzen möchtest, kannst du die drähte vor dem Einbau vom Steuerungsmodul entlöten.
Bei Nichteinhaltung ist ein Umtausch leider ausgeschlossen.
Nützliche Hinweise
- Du kannst dieses "Non-Laminated" Set problemlos mit einem Original Nintendo GBA Gehäuse verwenden. Das GBA Gehäuse musst du in dem fall NICHT zuschneiden.
- Die Touchsensoren sind bereits an das Steuerungsmodul gelötet und haben eine Klebefläche. Mit der Klebefläche befestigst du die Sensoren an der Gewünschen Stelle am GBA Gehäuse.
- Die hier beschriebenen Menü-Einstelloptionen können im Laufe der Zeit durch firmware Upgrades erweitert und verbessert werden.
Einstellungen über Touchsensoren anpassen
Über die Touch Sensoren zugängliche Einstellungen (ohne Löten):
- Farbpalette durchrotieren (8 Farbvarianten) - oberen Touchsensor halten
- Helligkeitsstufen durchrotieren (15 Stufen) - unteren Touchsensor antippen
- Pixel Modus ändern (Touch Sensor mehrere Sekunden halten) (4 Pixeleffekte) - unteren Touchsensor halten
- Das Umschalten der Frame Blending Funktion ist über Touchsensor Eingabe nicht möglich. Ebenso nicht das zurücksetzen auf Werkseinstellungen.

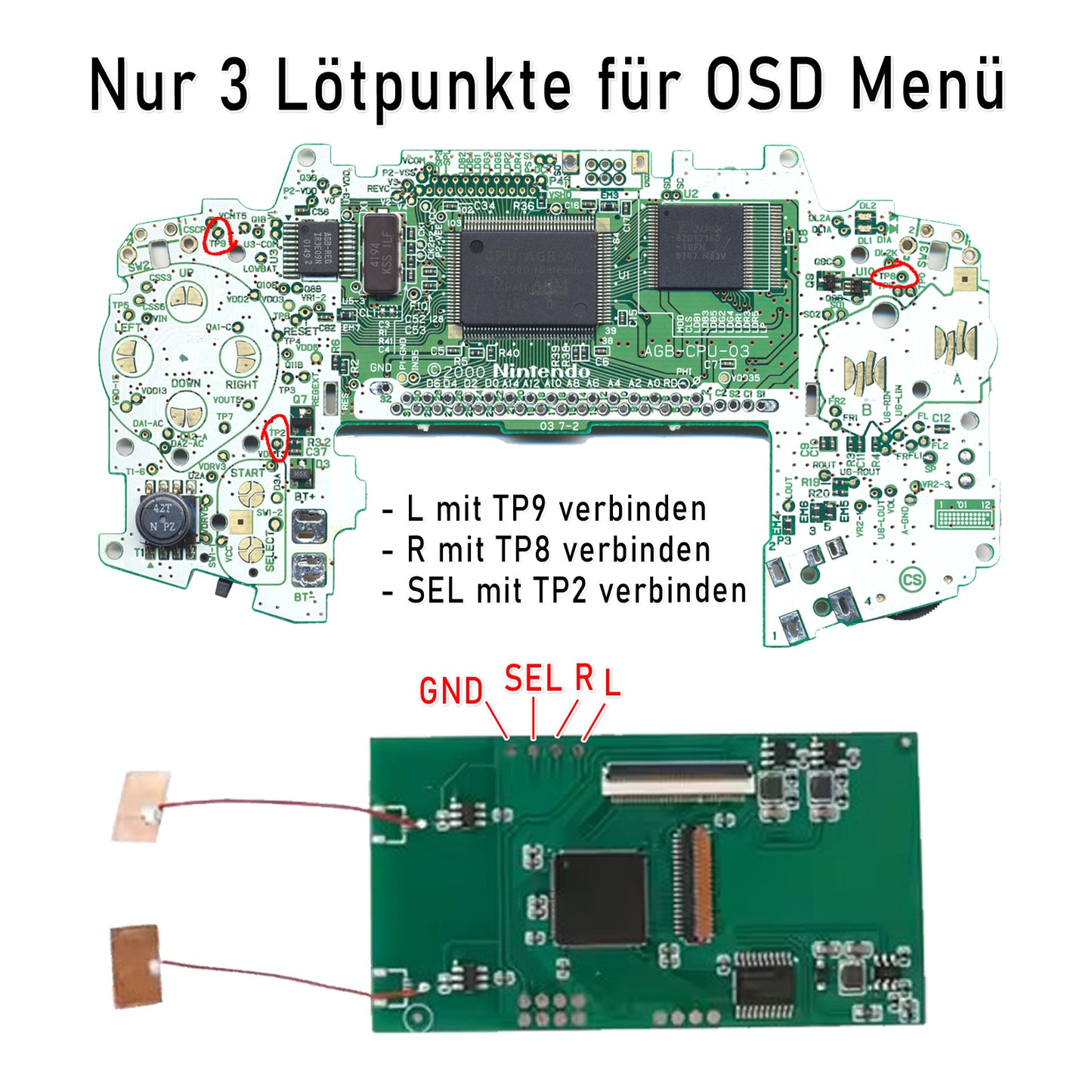

Über das OSD Menü zugängliche Einstellungen (drei Drähte müssen an das GBA Mainboard gelötet werden):
- OSD Menü öffnen, indem die Select+L+R Tasten gleichzeitig für 2 Sekunde gehalten werden.
- Farbpalette durchrotieren (8 Farbvarianten) - mit Select auswählen und mit L / R durchrotieren
- Helligkeitsstufen durchrotieren (15 Stufen) - mit Select auswählen und mit L / R durchrotieren
- Farbsättigung ändern (20 Stufen)
- Pixel Modus ändern (Touch Sensor mehrere Sekunden halten) (4 Pixeleffekte) - mit Select auswählen und mit L / R durchrotieren
- Aktivieren / Deaktivieren der Frame Blending Funktion (On/Off) - mit Select auswählen und mit L / R durchrotieren
- Aktivieren / Deaktivieren der Touch Funktion (On/Off)
- Einstellungen auf Werkseinstellungen zurücksetzen - mit Select auswählen und mit L / R durchrotieren
