Eigenschaften:
- Original Produkt von HISPEEDIDO
- Perfakt abgestimmt auf das V5 IPS Kit und das V2 IPS Kit von HISPEEDIDO.
- Bekannt aus diversen YouTube Retro Community Videos.
- Das Gehäuse muss nicht zugeschnitten werden.
- Inkl. Zubehör (Schrauben, Batteriedeckel, Batteriekontakte, Silikon Pads und Tasten)
- Das Batteriefach ist sowohl für AA Batterien als auch für Akku Mods geeignet.
--------------------------------
Beschreibung:

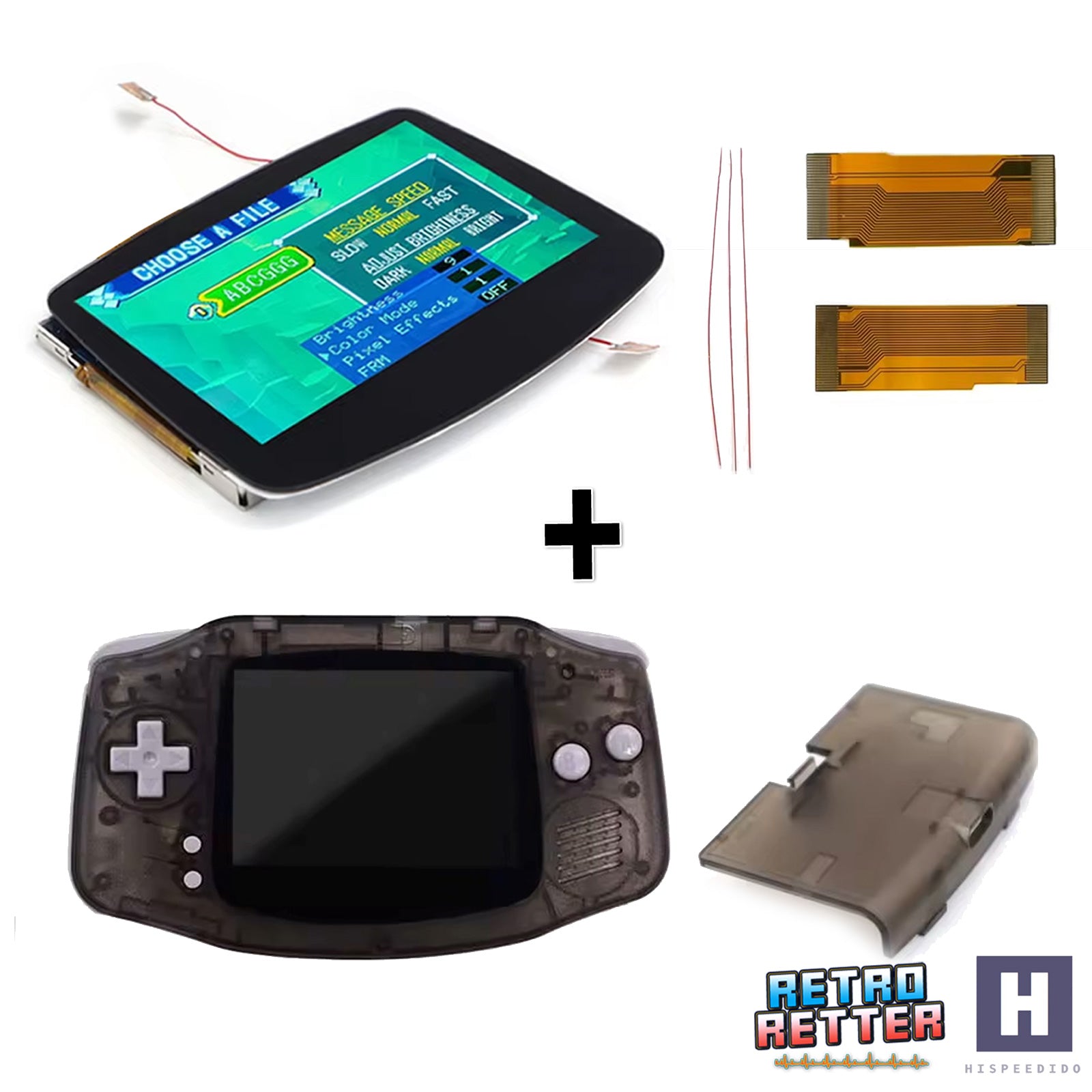

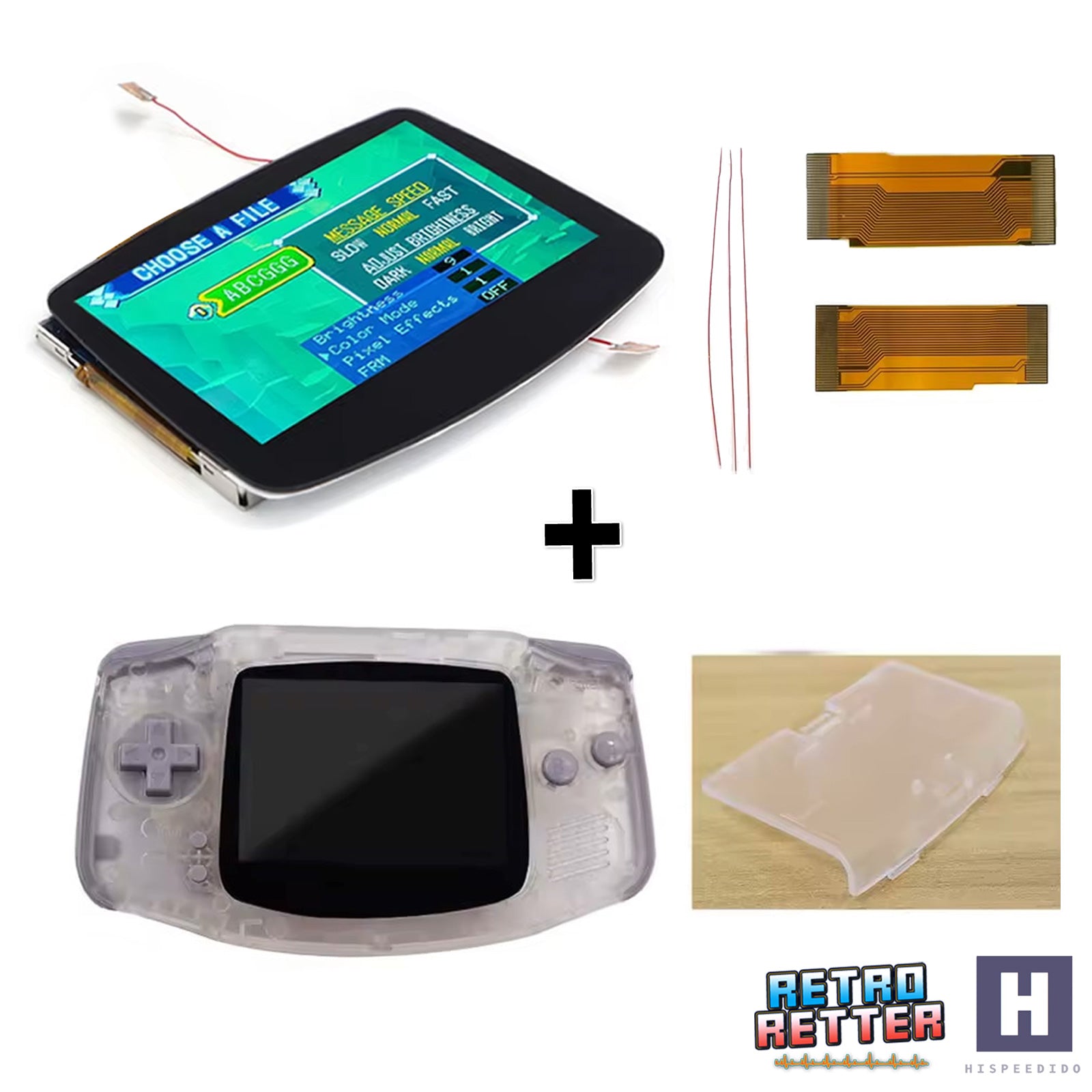

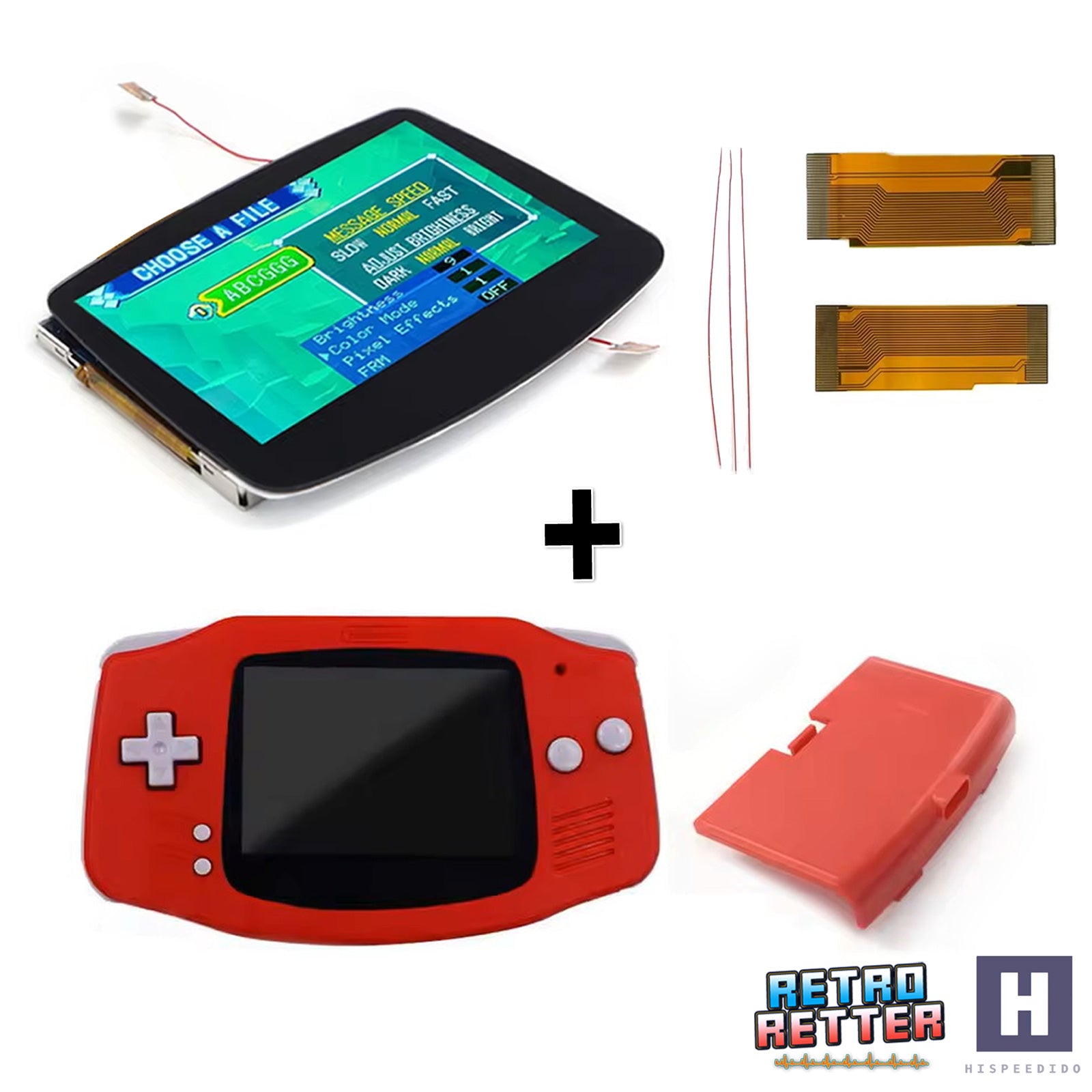

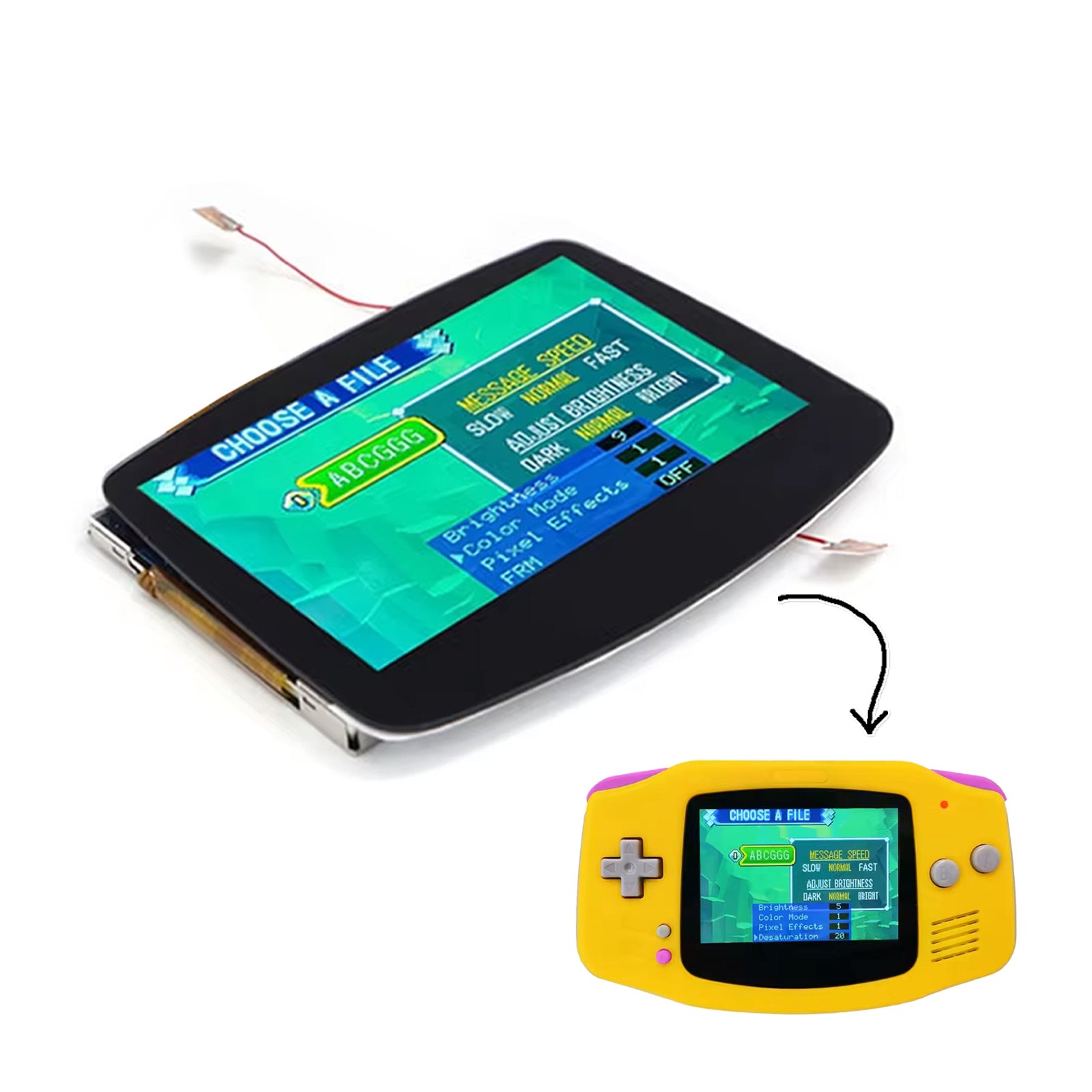

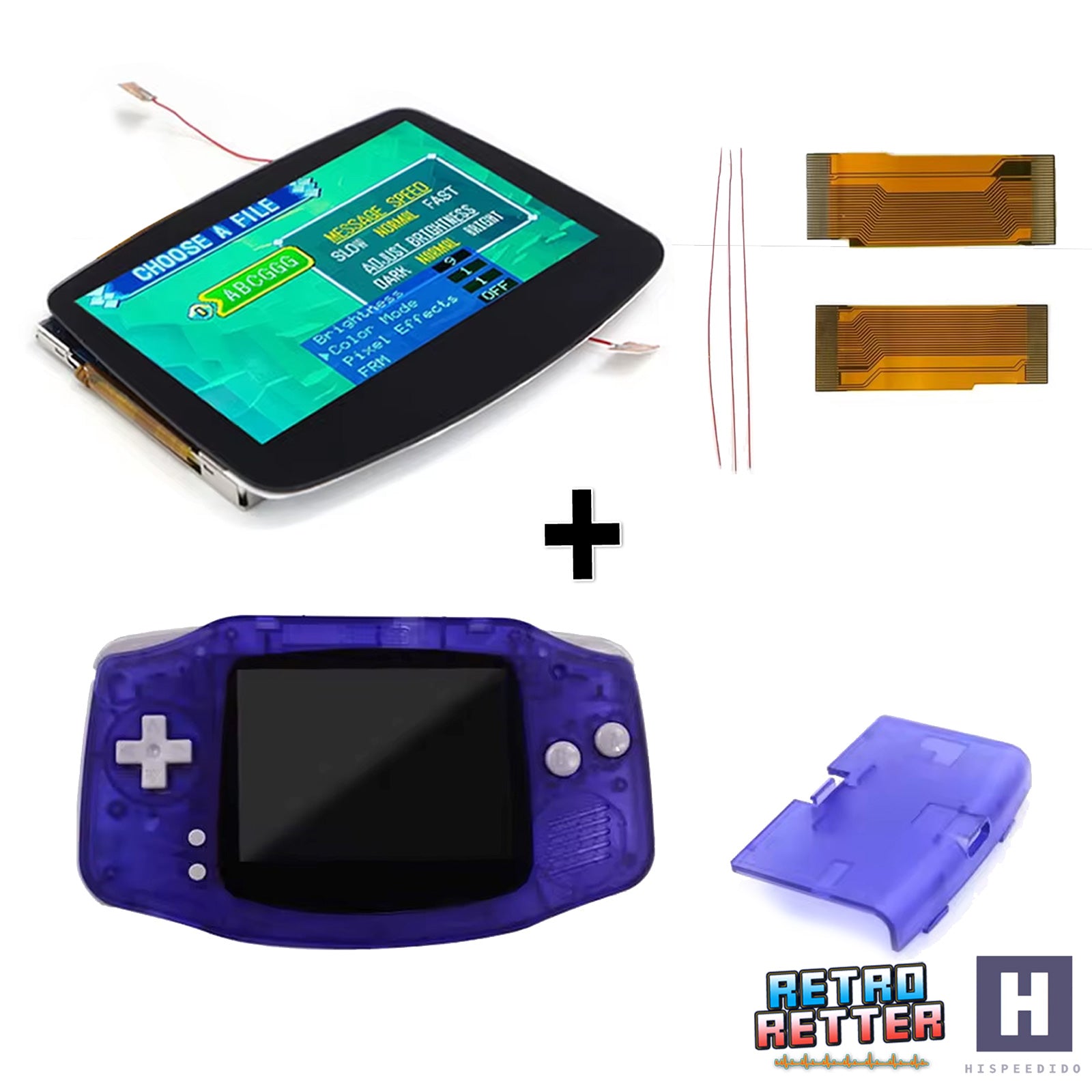

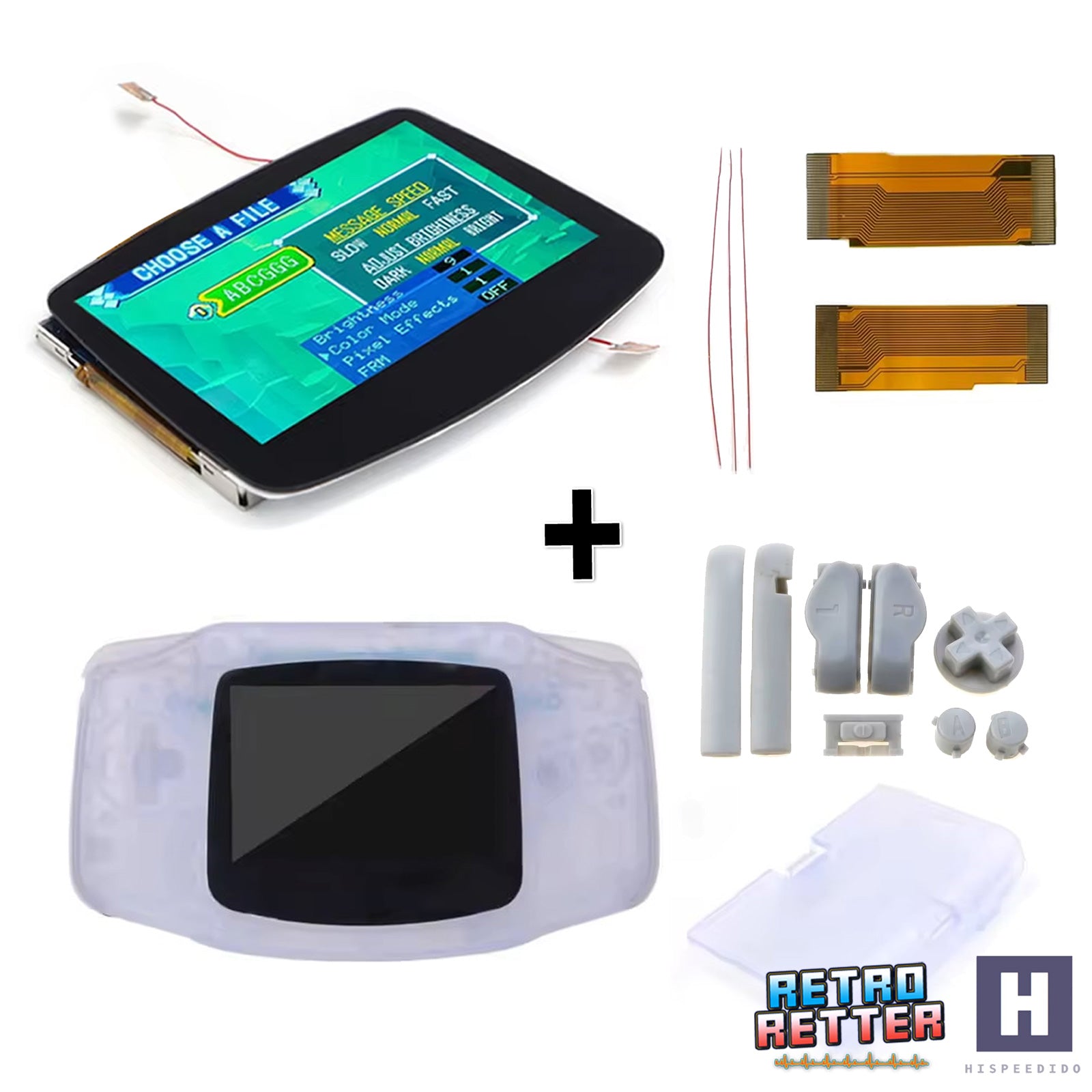

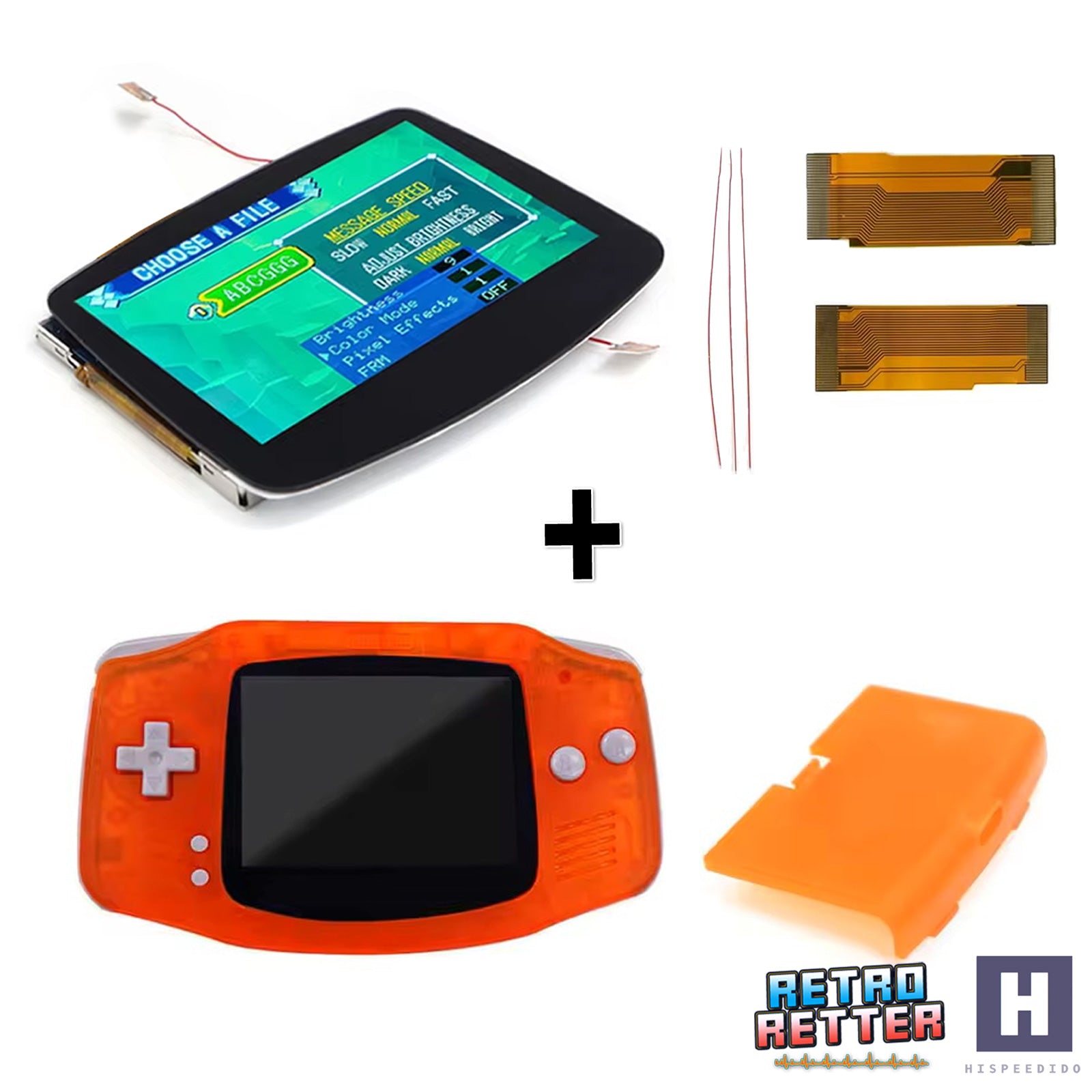

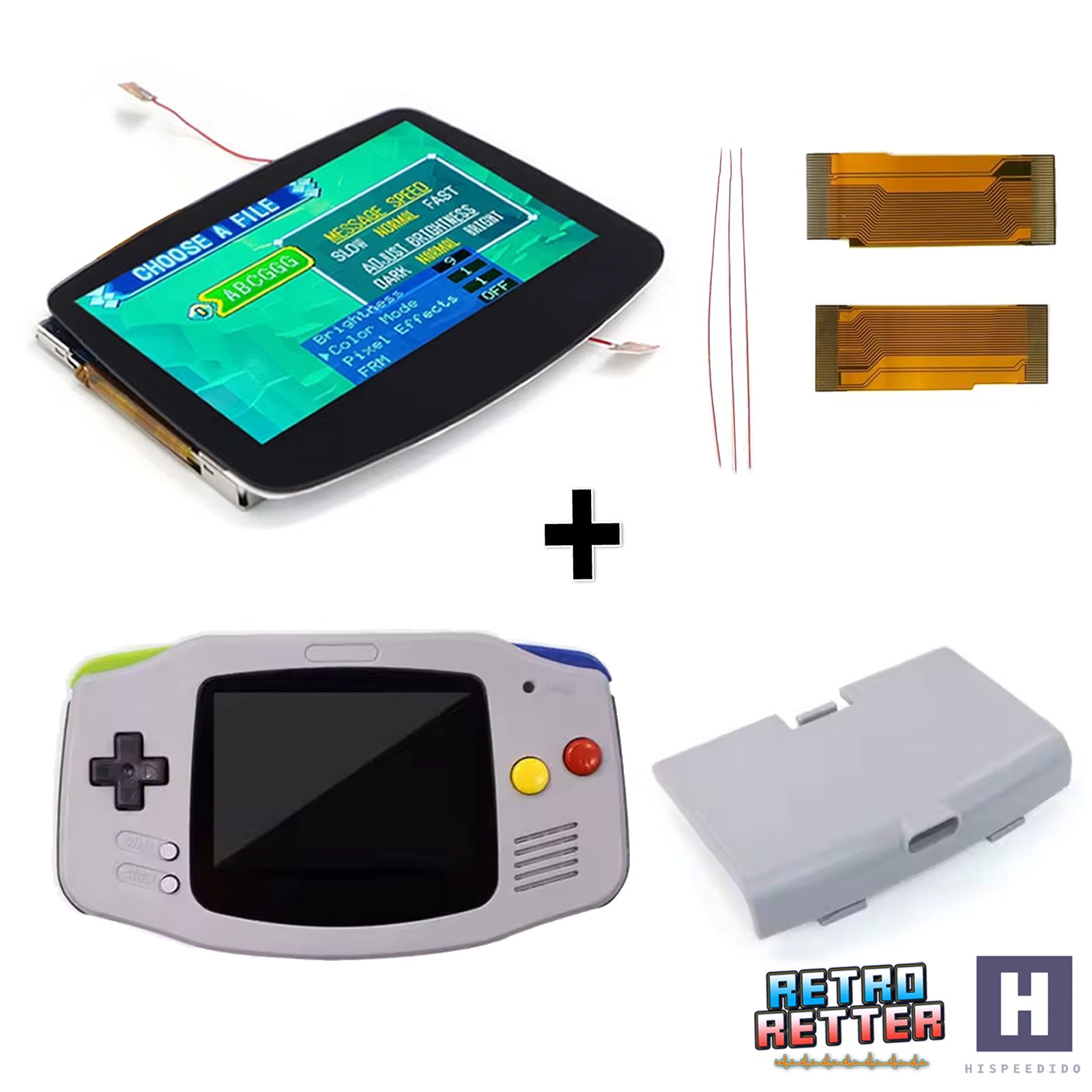

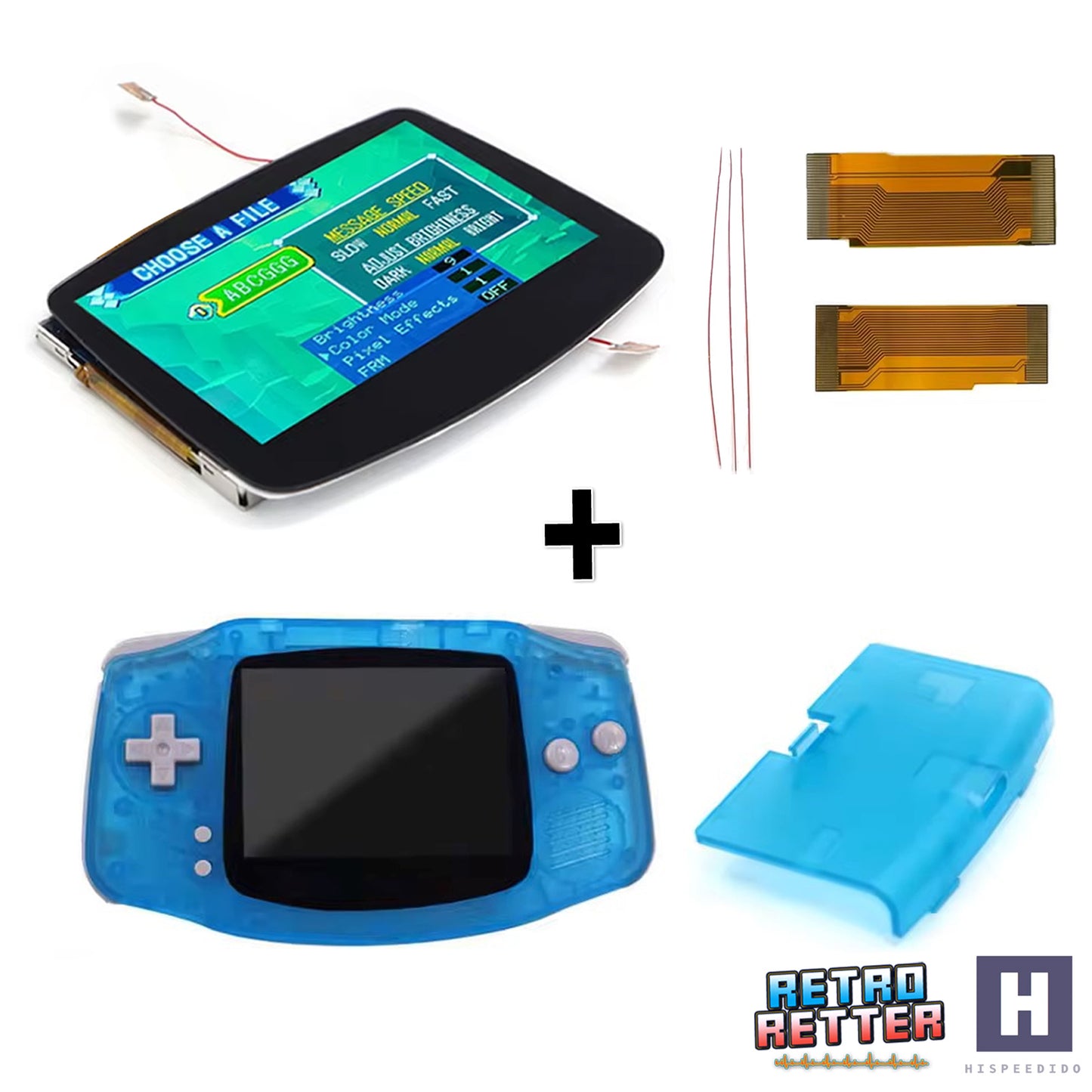

IPS V5 Drop-In Kit von HISPEEDIDO für den GAME BOY Advance mit Gehäuse. Mit diesem Set kombiniertst du die optimale Bauform des GBA mit einem fantastischen IPS Display Set und modernen Features. Das Gehäuse und das IPS Kit sind perfekt auf einander abgestimmt. Die Installation geht somit besonders einfach von der Hand. Das V5 Set besteht aus einem einzelnen Modul, welches verbaut werden muss. Darin sind das IPS-LCD, das Steuermodul und die Glasscheibe bereits kombiniert. Staub kann während des Installation eines laminated Sets nicht auf das Display geraten. Du brauchst bei dem Set keine Lötarbeiten durchführen. Die Helligkeiteinstellungen und die Farbmodi sind über das verbaute LCD Touchscreen zugänglich. Optional kannst du drei Kabel anlöten, um das IPS Kit auch über das OSD Display zu steuern.
Das Set ist mit den 32 Pin und 40 Pin GBA Modellen Kompatibel, also mit allen Varianten des GAME BOY Advance (ohne "SP").
Für eine ▶ YouTube Produktvorstellung folge diesem Link:
HISPEEDIDO GBA V5 IPS Laminated Set Produktvorstellung.
--------------------------------
Anleitung / Installation:
Super wichtig:
Prüfe vor dem Einbau, ob das Display funktioniert und unbeschädigt ist. Bitte noch bevor du die Schutzfolie entfernst. Wir können leider keine Sets zurücknehmen, wenn durch den Einbau ein Schaden entstanden ist. Zu deiner eigenen Sicherheit überprüfst du daher vorher, ob alles in Ordnung ist.
Von den RetroRettern persönlich recherchiert, YouTube-Videoanleitungen zum Einbau des HISPEEDIDO GBA V5 IPS Sets (laminiert):
GBA V5 IPS Einbau
Wichtig!
- Stelle sicher, dass das Mainboard während des Einbaus ausgeschaltet ist.
- Beim Vorab-Test, berühre die Touchsensoren nicht, während die Konsole eingeschaltet ist!
- Entferne die Schutzfolie vom Display erst nachdem du das Display eingebaut hast.
- Du solltest das Set weder biegen, noch Druck darauf ausüben und es auch nicht fallen lassen. Beim Einbau übst du nur ganz leichten Druck auf die Ränder des Display aus (wo die Klebefläche in Richtung GBA Gehäuse ist).
- Vermeide statische Elektrizität während des Einbaus (z.B. mit Hilfe eines Armbands gegen statische Ladungen).
- Wenn du die drei Drähte an das Set dran lötest, darf du die Lötstellen nur so kurz wie möglich erhitzen. Sonst kanns du das bereits laminierte Display dabei beschädigen.
- Wenn du die Touch Sensoren nicht nutzen möchtest, schneide sie einfach ab. Vermeide das Metallgehäuse abzunehmen, um an die Lötpunkte der Touch Sensoren zu kommen. Dabei kannst du das Display von der Scheibe Lösen.
Bei Nichteinhaltung ist ein Umtausch leider ausgeschlossen.
Nützliche Hinweise
- Wir empfehlen keinen Einbau dieses Sets in ein Original GBA Gehäuse, da dieses zugeschnitten werden muss. Bau es stattdessen in das hier mitgelieferte Gehäuse ein.

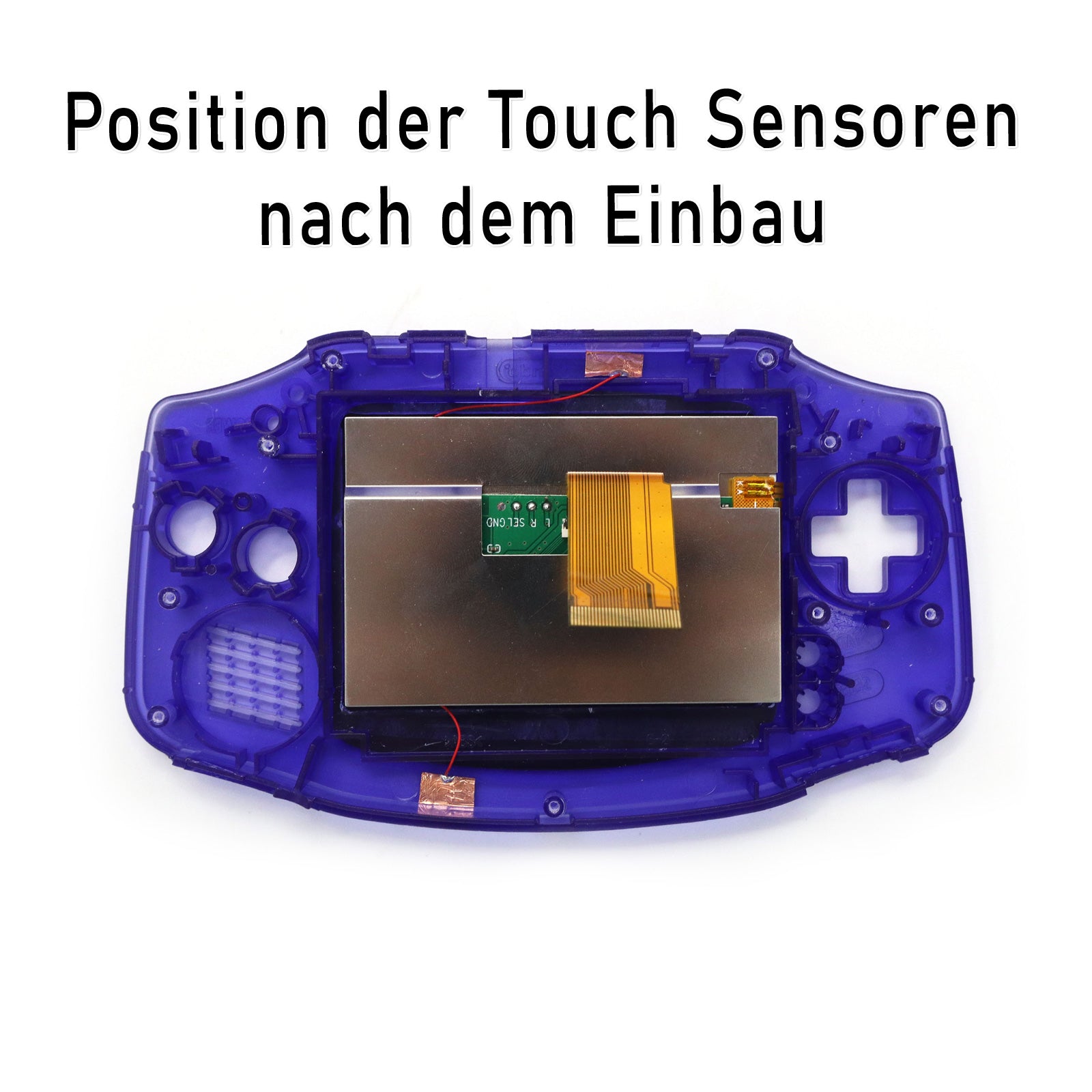

- Die Touchsensoren sind bereits an das IPS Set gelötet und haben eine Klebefläche. Mit der Klebefläche befestigst du die Sensoren an der Gewünschen Stelle am GBA Gehäuse.
- Das Gehäuse ist perfekt abgestimmt für das V5 IPS Kit und das V2 IPS Kit von HISPEEDIDO
- Die hier beschriebenen Menü-Einstelloptionen können im Laufe der Zeit durch firmware Upgrades erweitert und verbessert werden.
Einstellungen über Touchsensoren anpassen
Über die Touch Sensoren zugängliche Einstellungen (ohne Löten):
- Farbpalette durchrotieren (8 Farbvarianten) - oberen Touchsensor halten
- Helligkeitsstufen durchrotieren (15 Stufen) - unteren Touchsensor antippen
- Pixel Modus ändern (Touch Sensor mehrere Sekunden halten) (4 Pixeleffekte) - unteren Touchsensor halten
- Das Umschalten der Frame Blending Funktion ist über Touchsensor Eingabe nicht möglich. Ebenso nicht das zurücksetzen auf Werkseinstellungen.
Über das OSD Menü zugängliche Einstellungen (drei Drähte müssen an das GBA Mainboard gelötet werden):

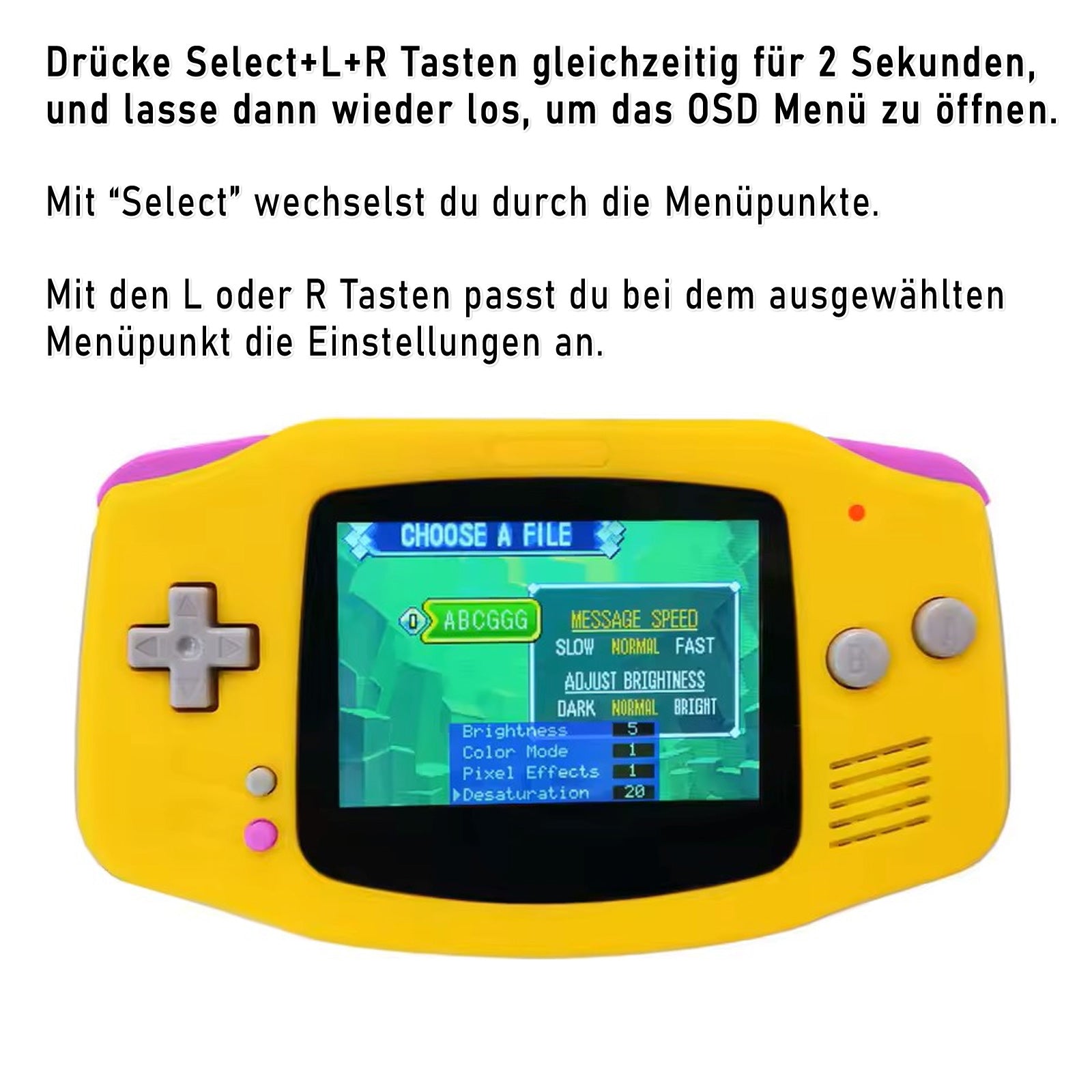

- OSD Menü öffnen, indem die Select+L+R Tasten gleichzeitig für 2 Sekunde gehalten werden.
- Farbpalette durchrotieren (8 Farbvarianten) - mit Select auswählen und mit L / R durchrotieren
- Helligkeitsstufen durchrotieren (15 Stufen) - mit Select auswählen und mit L / R durchrotieren
- Farbsättigung ändern (20 Stufen)
- Pixel Modus ändern (Touch Sensor mehrere Sekunden halten) (4 Pixeleffekte) - mit Select auswählen und mit L / R durchrotieren
- Aktivieren / Deaktivieren der Frame Blending Funktion (On/Off) - mit Select auswählen und mit L / R durchrotieren
- Einstellungen auf Werkseinstellungen zurücksetzen - mit Select auswählen und mit L / R durchrotieren
