Eigenschaften:
- Orignal Markenware von HISPEEDIDO
- Drop-In GBA SP IPS V5 Display Set

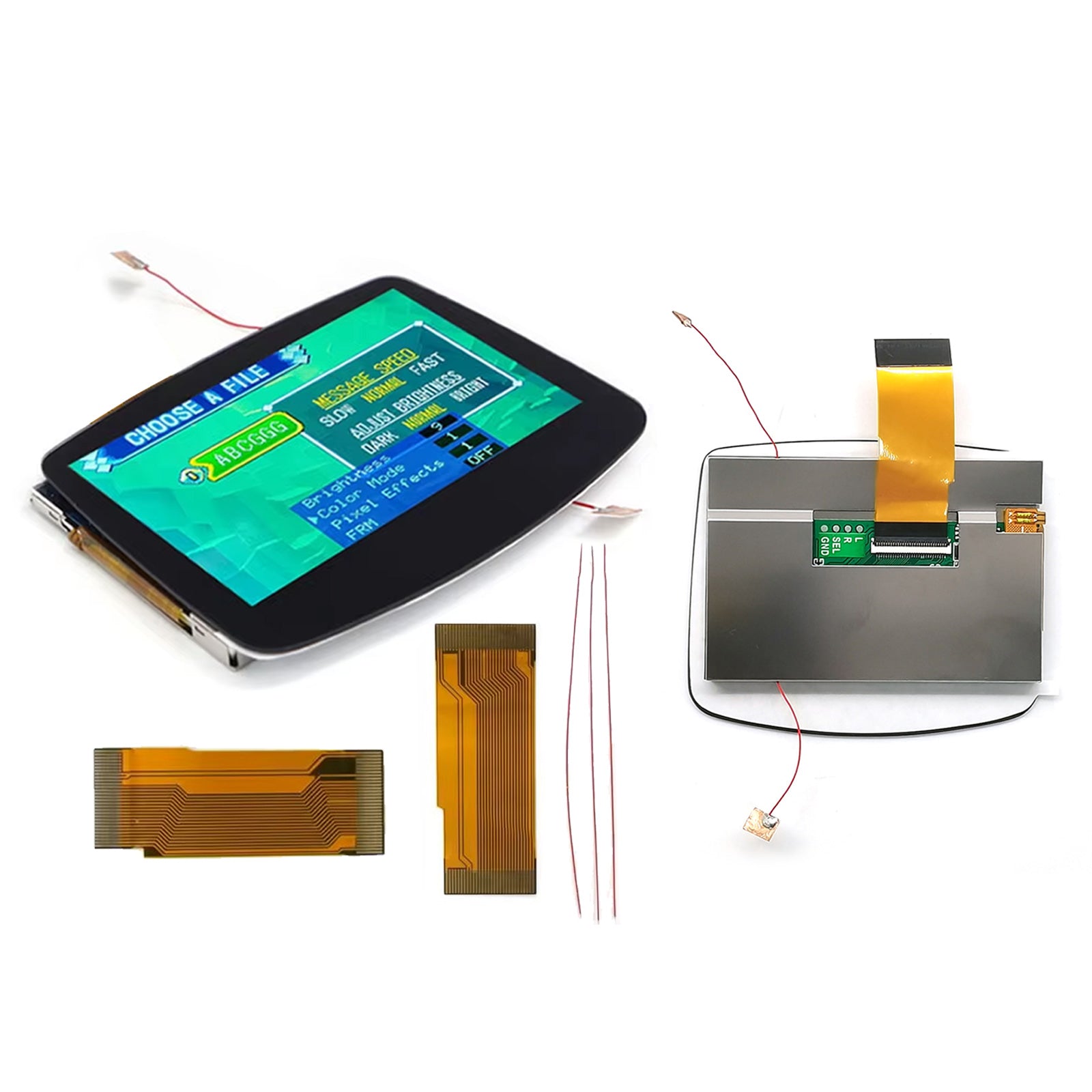

- Das Set kommt als eine Zusammenhänge Einheit mit einem Metallrahmen auf der Rückseite der Display Scheibe, in dem das Display und das Steuermodul enthalten sind.
- Das Display und Glasscheibe sind vormontiert und perfekt justiert. Es kann kein Stauf eindringen!

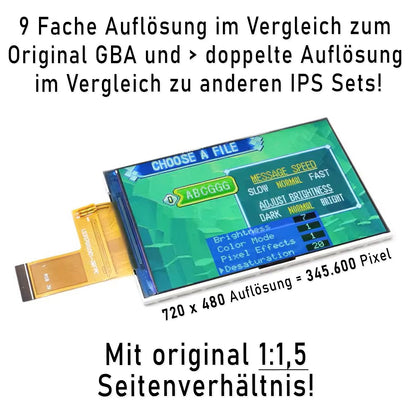

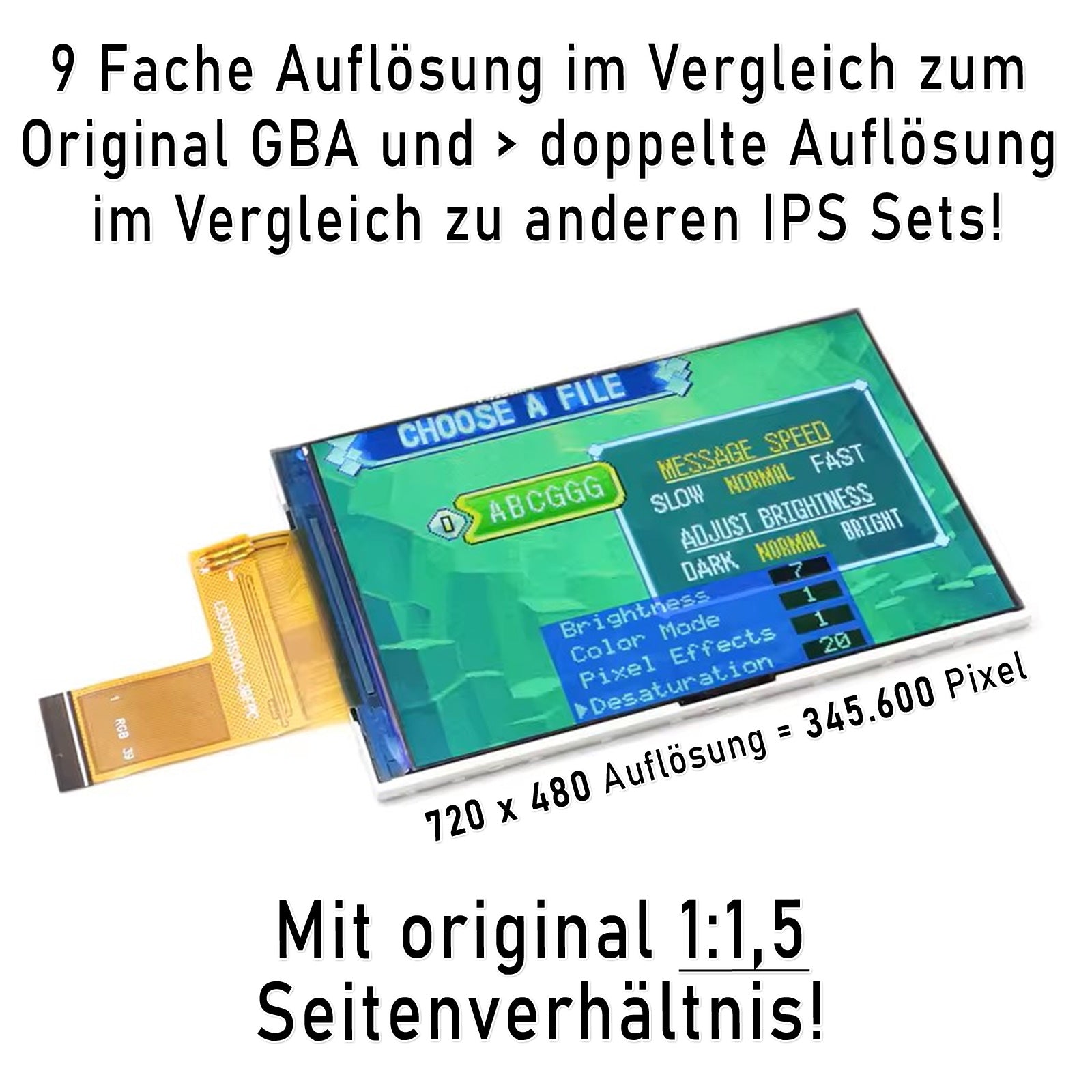

- Herausragende Bildqualität mit 720 x 480 Pixel Auflösung (also 9fache Pixelanzahl im Vergleich zum GBA Display mit 240 x 160 Auflösung). Helles und kontrastreiches Bild mit 178 Grad Betrachtungswinkel.
- Das Set kann ohne jegliche Lötarbeiten verbaut werden.
--------------------------------
Beschreibung:
IPS V5 Drop-In Kit von HISPEEDIDO für den GAME BOY Advance. Mit diesem Set kombiniertst du die optimale Bauform des GBA mit einem fantastischen IPS Display Set und modernen Features. Die Installation dieses bereits laminierten Sets geht dabei besonders einfach von der Hand. Das V5 Set besteht aus einem einzelnen Modul, welches verbaut werden muss. Darin sind das IPS-LCD, das Steuermodul und die Glasscheibe bereits kombiniert. Du benötigtst für den Einbau lediglich ein dazu passendes Gehäuse von HISPEEDIDO oder du kannst ein beliebiges GBA Gehäuse nehmen, musst es aber dann ggf. etwas zuschneiden. Staub kann während des Installation eines laminated Sets nicht auf das Display geraten. Du brauchst bei dem Set keine Lötarbeiten durchführen. Die Helligkeiteinstellungen und die Farbmodi sind über das verbaute LCD Touchscreen zugänglich. Optional kannst du drei Drähte anlöten, um das IPS Kit auch über das OSD Display zu steuern.

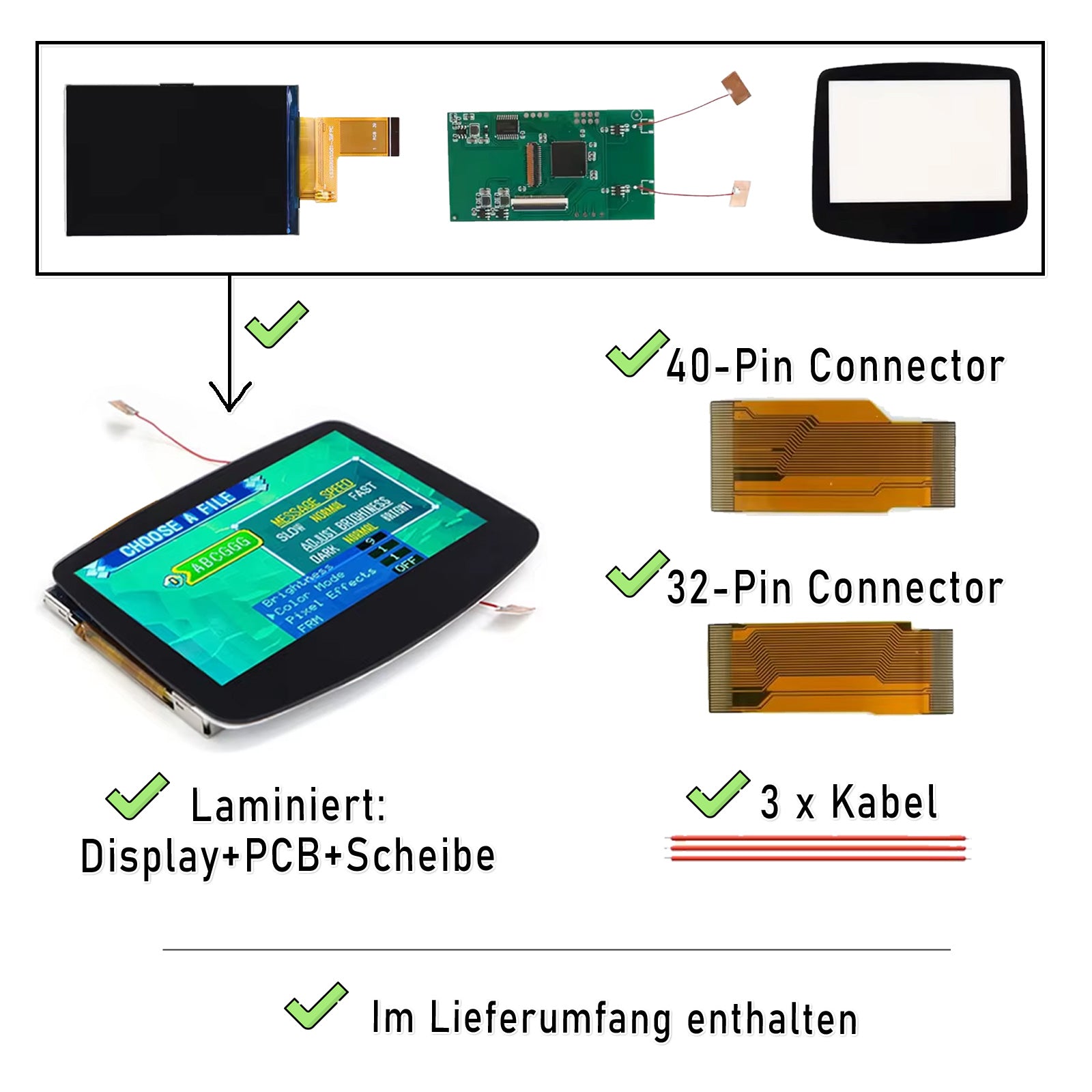

Das Set ist mit den 32 Pin und 40 Pin GBA Modellen Kompatibel, also mit allen Varianten des GAME BOY Advance (ohne "SP").
Für eine ▶ YouTube Produktvorstellung folge diesem Link:
HISPEEDIDO GBA V5 IPS Laminated Set Produktvorstellung.
--------------------------------
Anleitung / Installation:
Wichtig:
Prüfe vor dem Einbau, ob das Display funktioniert und unbeschädigt ist. Bitte noch bevor du die Schutzfolie entfernst. Wir können leider keine Sets zurücknehmen, wenn durch den Einbau ein Schaden entstanden ist. Zu deiner eigenen Sicherheit überprüfst du daher vorher, ob alles in Ordnung ist.
Von den RetroRettern persönlich recherchiert, YouTube-Videoanleitungen zum Einbau des HISPEEDIDO GBA V5 IPS Sets (laminiert):
GBA V5 IPS Einbau
Wichtig!
- Stelle sicher, dass das Mainboard während des Einbaus ausgeschaltet ist.
- Beim Vorab-Test, berühre die Touchsensoren nicht, während die Konsole eingeschaltet ist!
- Entferne die Schutzfolie vom Display erst nachdem du das Display eingebaut hast.
- Du solltest das Set weder biegen, noch Druck darauf ausüben und es auch nicht fallen lassen. Beim Einbau übst du nur ganz leichten Druck auf die Ränder des Display aus (wo die Klebefläche in Richtung GBA Gehäuse ist).
- Vermeide statische Elektrizität während des Einbaus (z.B. mit Hilfe eines Armbands gegen statische Ladungen).
- Wenn du die drei Drähte an das Set dran lötest, darf du die Lötstellen nur so kurz wie möglich erhitzen. Sonst kanns du das bereits laminierte Display dabei beschädigen.
- Wenn du die Touch Sensoren nicht nutzen möchtest, schneide sie einfach ab. Vermeide das Metallgehäuse abzunehmen, um an die Lötpunkte der Touch Sensoren zu kommen. Dabei kannst du das Display von der Scheibe Lösen.
Bei Nichteinhaltung ist ein Umtausch leider ausgeschlossen.
Nützliche Hinweise
- Du kannst das Set mit den V2 IPS Gehäuse von RetroSix und eXtremeRate verwenden, allerdings musst du die Gehäuse dann etwas zuschneiden.
- Ein original GBA Gehäuse passt in das laminated Set nur, wenn du es vorher zuschneidest. Wir empfehlen hier lieber das NICHT laminierte Set zu nehmen, da du das Gehäuse mit dem Set nicht modifizieren musst.

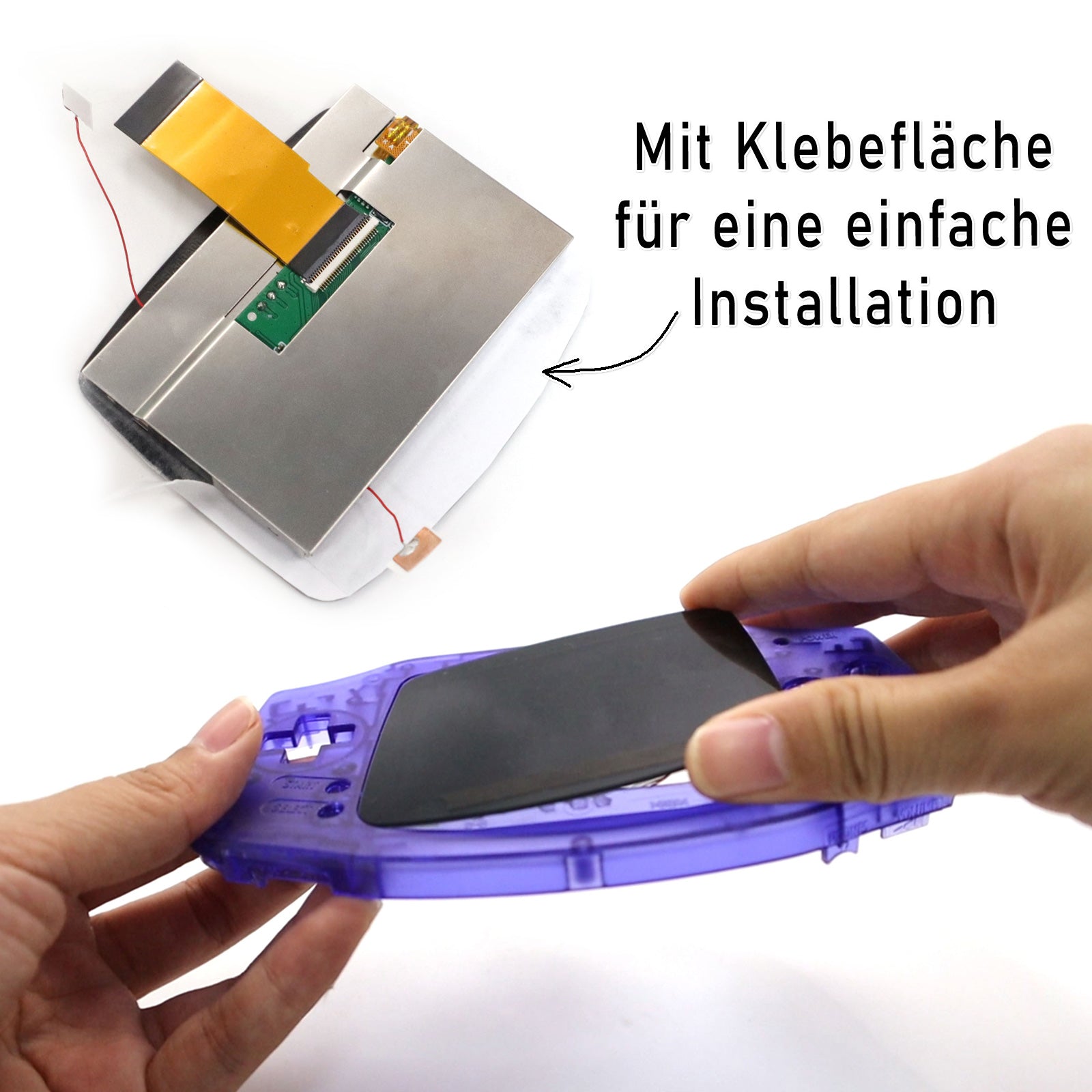

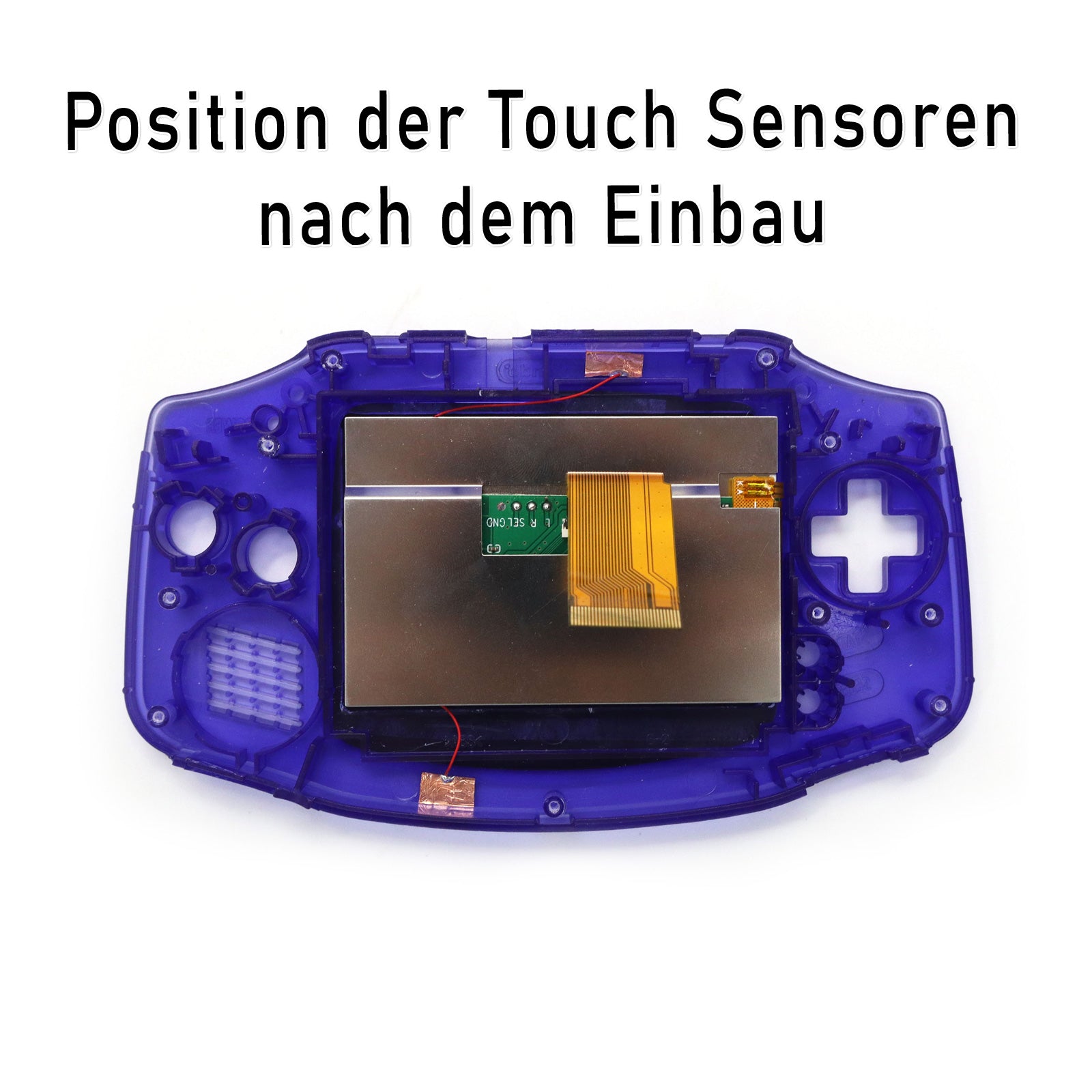

- Die Touchsensoren sind bereits an das IPS Set gelötet und haben eine Klebefläche. Mit der Klebefläche befestigst du die Sensoren an der Gewünschen Stelle am GBA Gehäuse.
- Die hier beschriebenen Menü-Einstelloptionen können im Laufe der Zeit durch firmware Upgrades erweitert und verbessert werden.

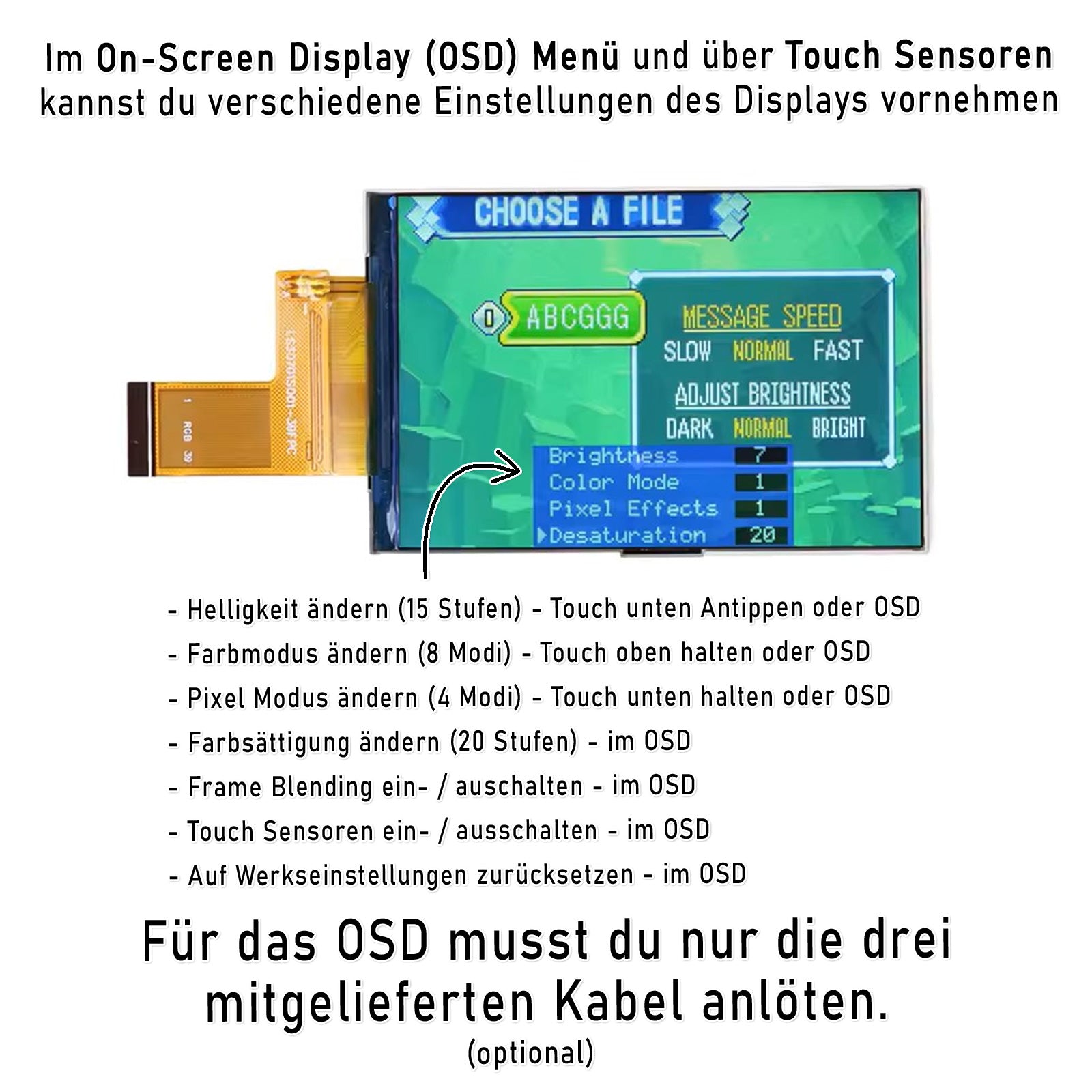

Einstellungen über Touchsensoren anpassen

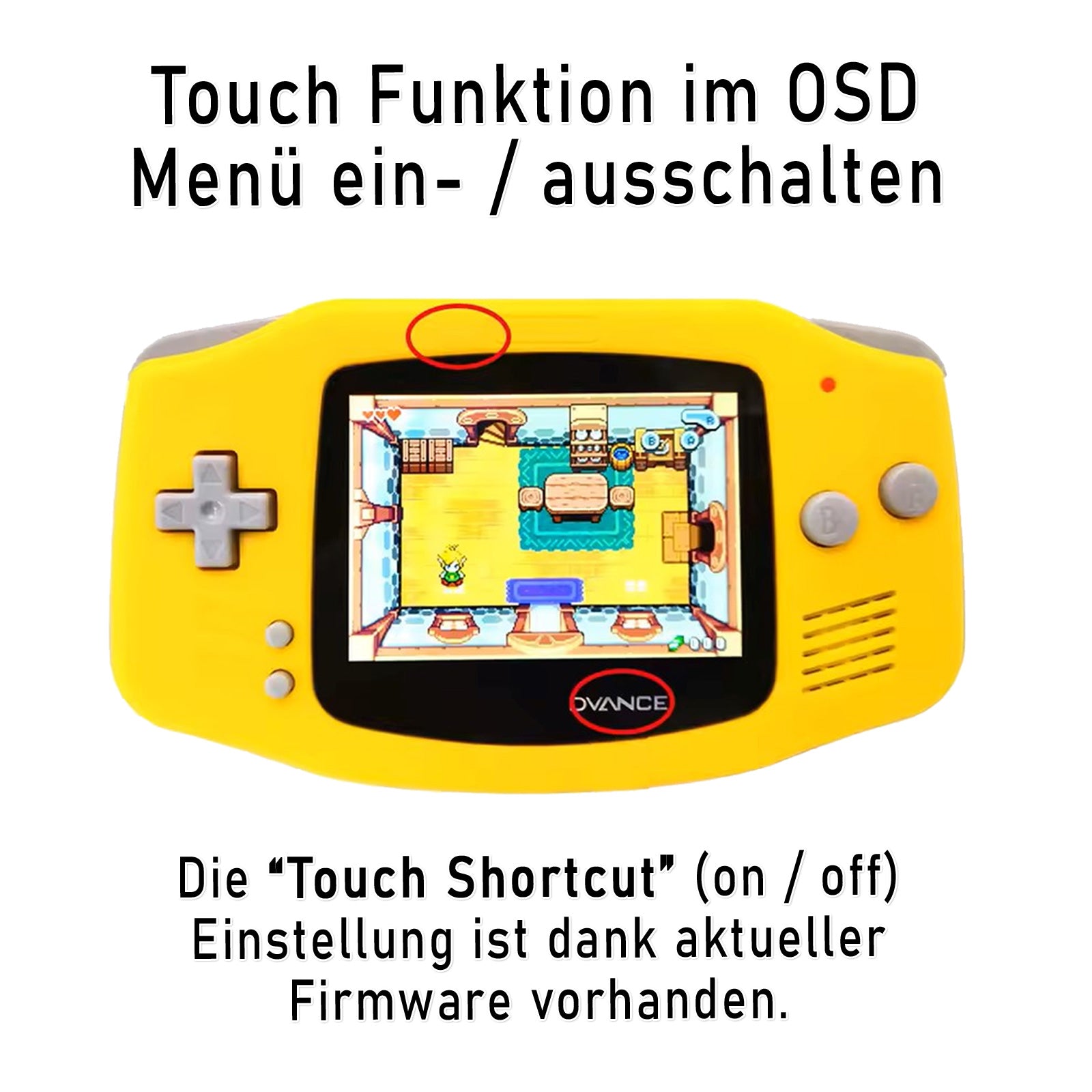

Über die Touch Sensoren zugängliche Einstellungen (ohne Löten):

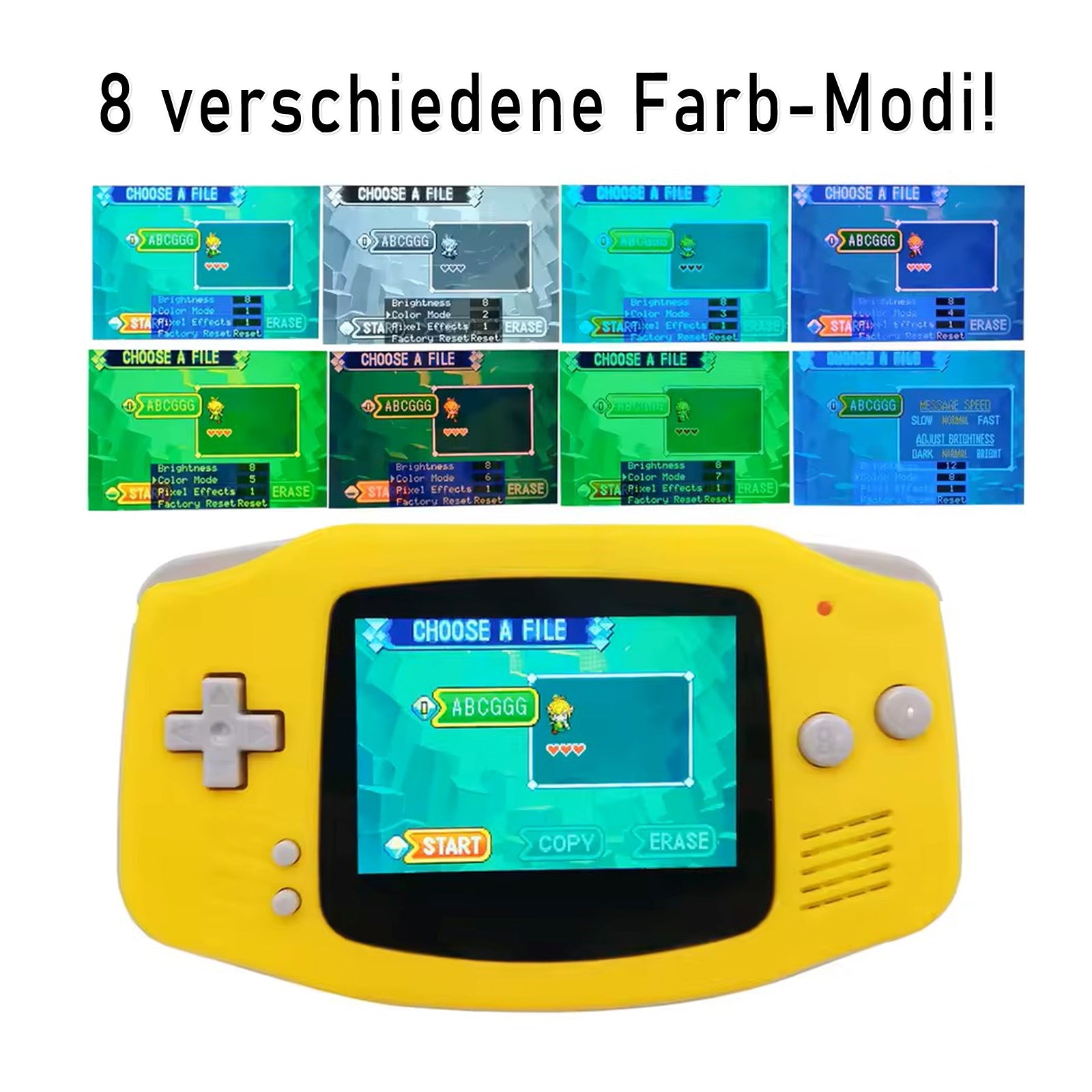

- Farbpalette durchrotieren (8 Farbvarianten) - oberen Touchsensor halten
- Helligkeitsstufen durchrotieren (15 Stufen) - unteren Touchsensor antippen

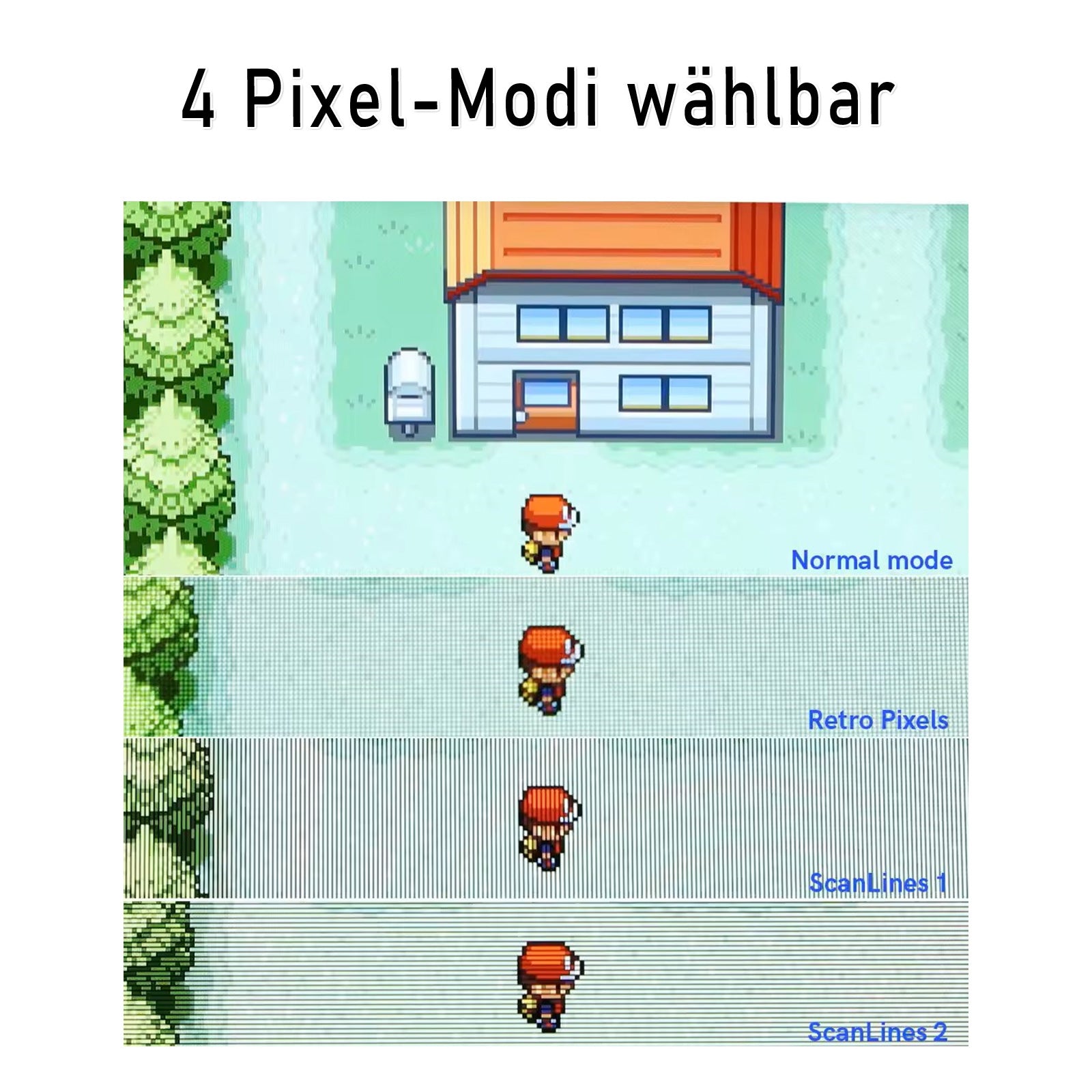

- Pixel Modus ändern (Touch Sensor mehrere Sekunden halten) (4 Pixeleffekte) - unteren Touchsensor halten
- Das Umschalten der Frame Blending Funktion ist über Touchsensor Eingabe nicht möglich. Ebenso nicht das zurücksetzen auf Werkseinstellungen.

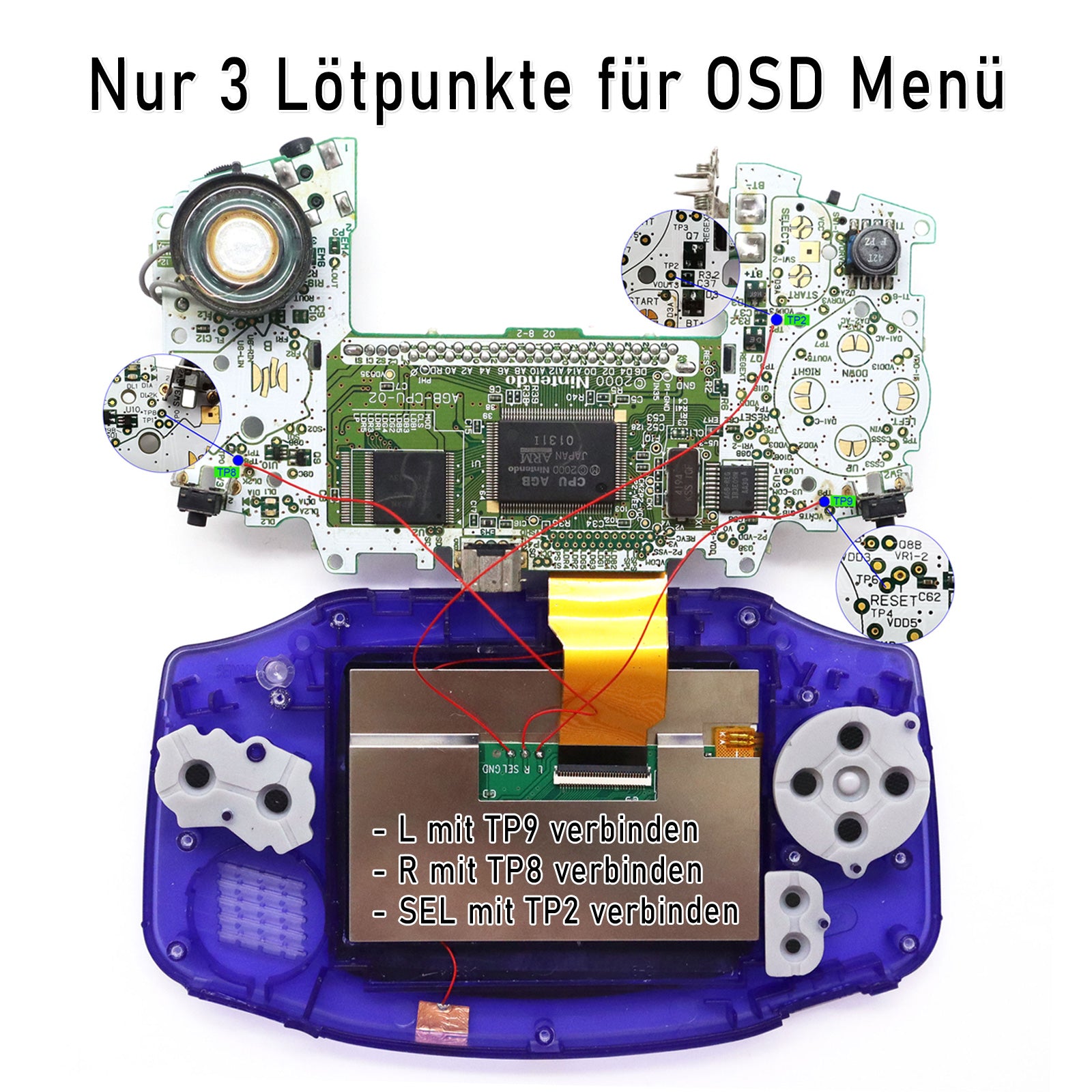

Über das OSD Menü zugängliche Einstellungen (drei Drähte müssen an das GBA Mainboard gelötet werden):

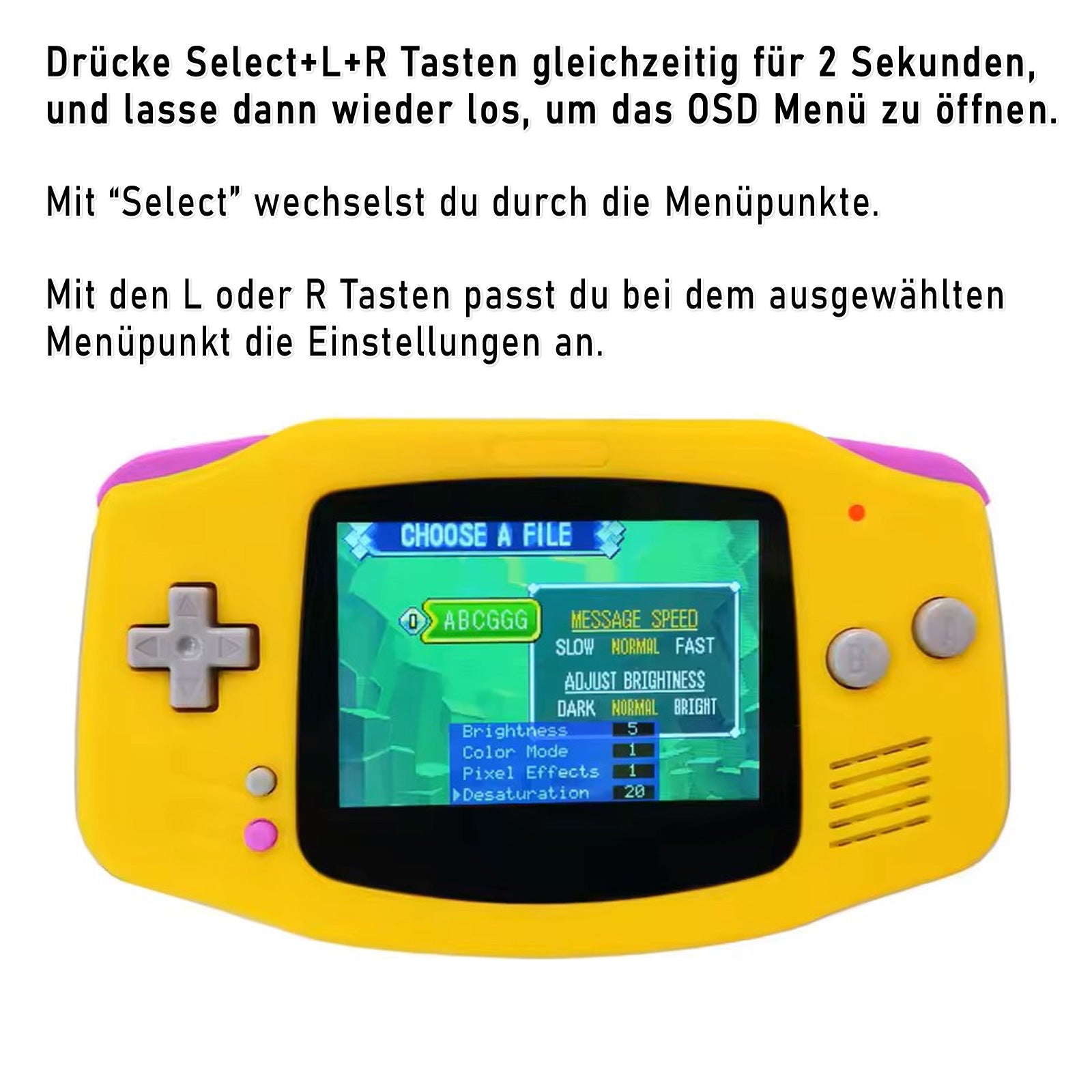

- OSD Menü öffnen, indem die Select+L+R Tasten gleichzeitig für 2 Sekunde gehalten werden.
- Farbpalette durchrotieren (8 Farbvarianten) - mit Select auswählen und mit L / R durchrotieren
- Helligkeitsstufen durchrotieren (15 Stufen) - mit Select auswählen und mit L / R durchrotieren

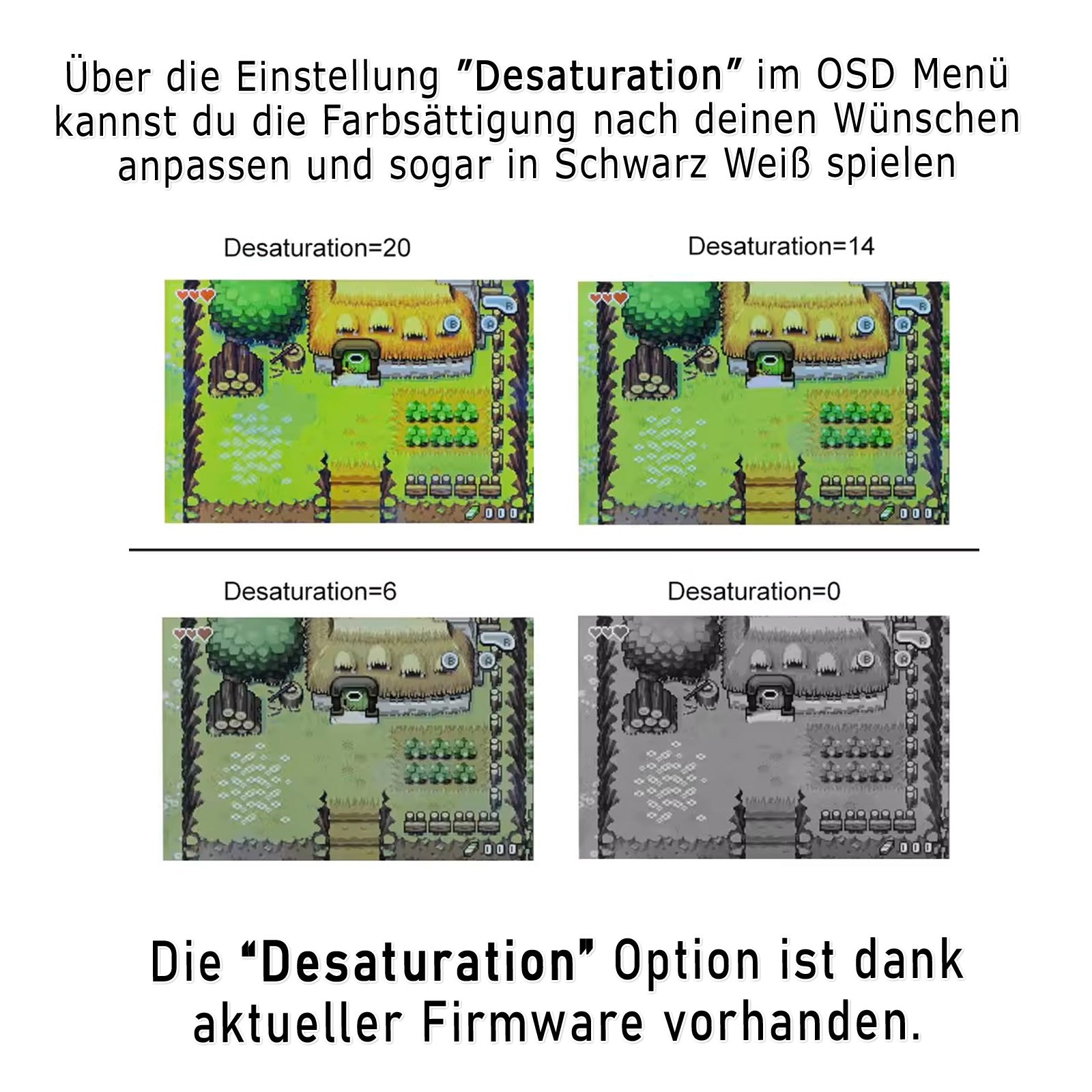

- Farbsättigung ändern (20 Stufen)
- Pixel Modus ändern (Touch Sensor mehrere Sekunden halten) (4 Pixeleffekte) - mit Select auswählen und mit L / R durchrotieren
- Aktivieren / Deaktivieren der Frame Blending Funktion (On/Off) - mit Select auswählen und mit L / R durchrotieren
- Einstellungen auf Werkseinstellungen zurücksetzen - mit Select auswählen und mit L / R durchrotieren
