Beschreibung:
Vom RetroRetter für Retro Retter!
- GBC Mod mit 1800 mAh Akku für bis zu 24 Stunden Spielzeit.
- Original Produkt von FunnyPlaying
- Nutzt zum Laden des Akkus die original Ladebuchse des GBCs.
- Ein USB Ladekabel wird mitgeliefert.
- Akku kann nach entfernen der Batterietrennwand im Batteriefach des GBC verstaut werden. Bei Drittanbieter Gehäusen (z.B. von FunnyPlaying) ist die Trennwand bereits entfernt.
- Es muss nur 1 Sicherung entfernt und wenige Lötpunkte bei der Installation des Controller Moduls gesetzt werden (siehe Bilder und Video).

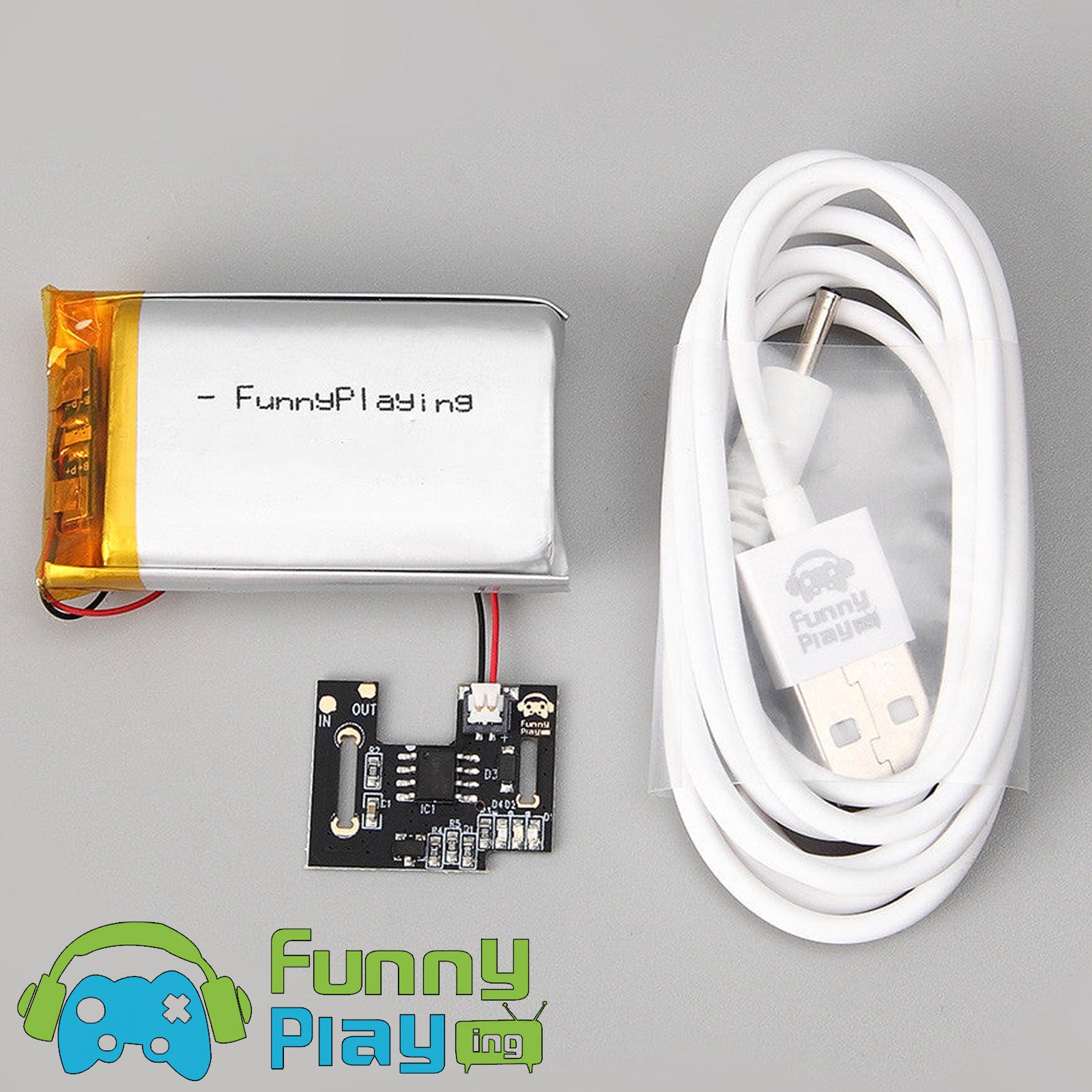

GBC Akku Mod vom Markenhersteller FunnyPlaying. Speziell entwickelt für den GAME BOY Color. Spiele bis zu 24 Stunden mit einer Ladung des 1800 mAh Akkus. Bei der Installation muss nur eine Sicherung entfernt und wenige Leitungen angelötet werden. Du kannst das original GBC Gehäuse für den Mod zuschneiden oder du kaufst ein extra Gehäuse, welches für den Mod bereits vorkonfiguriert ist. Beides ist möglich. Das Laden kann an jedem Handelsüblichen USB Netzteil erfolgen. Die Besonderheit dieses Mods ist auch, dass beim Laden die Original GBC Ladebuchse verwendet wird. Dadurch muss kein Zugang für einen USB-C Anschluss in das Gehäuse gefräst werden.
Für eine ▶ YouTube Produktvorstellung folge diesem Link:
GBC Akku Mod Produktvorstellung.
Von den RetroRettern persönlich recherchiert: Für den Einbau des GBC Akku Mods empfehlen wir diese ▶ YouTube-Videoanleitungen:
GBC Akku Mod Einbau
Wichtig:
- Der GBC sollte währen der Installation aus sein!
- Schließ den Akku bitte erst am Ende der Installation an, wenn du das Kabel in die Innenseite verlegst, um die Rückseite des Gehäuses befestigen zu können.
- Der Akku darf nicht beschädigt werden.
Hinweise:
- Bei Verwendung eines Original Gameboy Color Gehäuses, muss im Batteriefach die Wand zwischen den Batterien entfernt werden, um Platz für den Akku zu machen.
- Mit Drittanbieter Gehäusen von FunnyPlaying sind keine Modifizierungen am Gehäuse nötig
- Bei der Installation muss die F1 Sicherung auf der GBC Platine entfernt werden (siehe Bilder)
- Der Mod verwendet die Standard Ladebuchse des GBCs, um den Akku zu laden.
- Über das mitgelieferte USB --> GBC Ladekabel, kann der Akku über jedes handelsüblichen 5V USB Netzteil geladen werden.
- Funnyplaying bietet auch ein runterreguliertes 3V Ladekabel für den GBC an. Über dieses 3V USB Kabel kann der Akku Mod nicht geladen werden!
- Schalte den GameBoy Color während des Ladevorgangs aus. Akkus können gefährlich sein!
- Verwende das mitgelieferte Kabel nur an einem GBC mit dem eingebauten Akku Mod!
Anleitung :
1. GBC Konsole aufschrauben
2. Den eingelegten Batteriekontakt aus dem Batteriefach entfernen
3. Die beiden Batteriekontakte auf dem GBC Mainboard entlöten
4. Sicherung F1 auf dem Mainboard (siehe Bilder) entlöten
5. Mitgelieferte FunnyPlaying Ladeplatine vorbereiten, indem etwas Lötzinn an den Lötpunkten angebracht wird.
6. Ladeplatine über den PowerRegulator einlöten (siehe Bilder)
7. Akku in das Batteriefach einlegen und das Kabel zum Akku durch eine beliebige Öffnung im Batteriefach fädeln
8. Stecker des Akkus mit der Ladeplatine Verbinden
9. GameBoy Color wieder zusammenbauen
